APC-2000 Измерительный преобразователь давления (интелектуальный)

Описание

ОПИСАНИЕ
•  Возможность дистанционной корректировки “нуля”, выбора диапазона измерений и коэффициента демпфирования.
•  Выходной сигнал 4…20 мА + протокол HART
•  Предел допускаемой приведенной погрешности ±0,1% (цифровая компенсация дополнительных погрешностей)
•  Искробезопасное исполнение 0ExiaIICT4 X


НАЗНАЧЕНИЕ
Преобразователь давления APC-2000 предназначен для измерения давления, вакууметрического давления, а также абсолютного давления газа, пара и жидкости. Измерительным элементом является пьезорезистивная кремниевая монолитная структура, встроенная в приемник давления, который отделен от измеряемой среды разделительной мембраной и заполнен специальной манометрической жидкостью.


ДОСТУПНОЕ ИСПОЛНЕНИЕ ШТУЦЕРОВ

APC-2000 APC-2000 APC-2000
Тип М – штуцер манометрический М20х 1,5 с отверстием Ø4.
Тип G1/2 – штуцер с резьбой G1/2 с отверстием Ø4.
Материал смачиваемых частей – сталь 316Lss00H17N14M2.
Спец. исполнение КИСЛОРОД – штуцер предназначен для работы с кислородом.
Тип Р – штуцер манометрический М20х1,5 с отверстием 012.
Материал смачиваемых частей – сталь 316Lss00H17N14M2.
Спец. исполнение Hastelloy – материал смачиваемых частей – сплав Hastelloy C276.
Тип СМ30х2 – штуцер М30х2 с лицевой мембраной.
Материал смачиваемых частей – сталь 316Lss00H17N14M2.
Спец. исполнение Hastelloy – материал смачиваемых частей – сплав Hastelloy C276.

Рекомендации по применению
Типовой манометрический штуцер, применяется для измерения давления не сильно загрязненных газов, паров и жидкостей, во всех диапазонах давлений.
Рекомендации по применению
Манометрический штуцер с отверстием Ø12 применяется для измерения давления вязких или загрязненных сред, в низких и средних диапазонах давлений He рекомендуется применять в диапазоне 0…З0 и 0…60 МПа.
Рекомендации по применению
Штуцер CM30*2 применяется для измерения давления сильно запыленных газов, а также вязких или застывающих сред в диапазонах давлений от -10. 10 до 0…7000 кПа. Конструкция присоединения в составе штуцера СМ30*2 и специального монтажного кольца производства фирмы Аплисенс с уплотнением перед резьбой позволяет использовать датчики на гигиенических установках пищевой или фармацевтической промышленности.

КОРПУС ЭЛЕКТРОННОЙ ЧАСТИ ПРОИЗВОДИТСЯ В ДВУХ КОНСТРУКТИВНЫХ ИСПОЛНЕНИЯХ

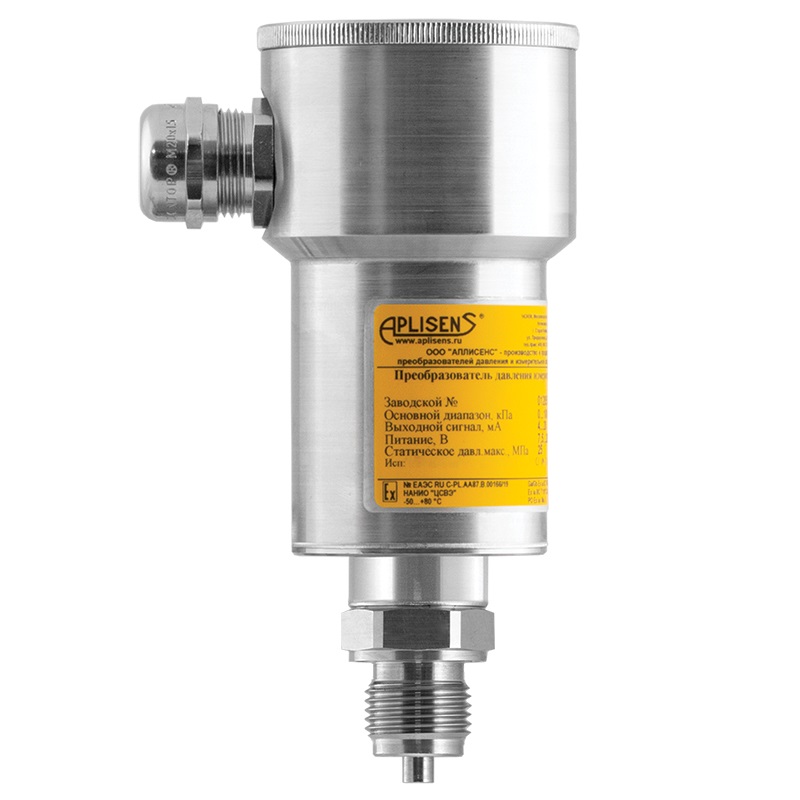

Исполнение PZ
Корпус изготовлен из нержавеющей стали, механически стойкий, со степенью защиты IP-66. Наличие зажимной колодки позволяет измерять выходной ток, не разрывая цепь. Электронная схема залита защитным силиконовым компаундом. Для измерений во взрывоопасных зонах предусмотрено искробезопасное исполнение 0ExiaIICT4 X.
Преобразователи АРС-2000РZ можно эксплуатировать в тяжёлых окружающих условиях, при наличии агрессивных газов н. п. сероводорода, а также при очень низких температурах. Преобразователи в специальном климатическом исполнении -60…+50°С успешно прошли испытания в аккредитованной лаборатории ООО «О.М.Ц. ГАЗМЕТРОЛОГИЯ» при ОАО «ГАЗПРОМ» в 2002 году.
Исполнение PD
Корпус из нержавеющей стали со стандартным штепсельным разъемом DIN 43650 и степенью защиты IP-65. Электронная схема залита защитным силиконовым компаундом. Для измерений во взрывоопасных зонах предусмотрено искробезопасное исполнение 0ExiaIICT4 X.

СХЕМЫ ЭЛЕКТРИЧЕСКИХ ПРИСОЕДИНЕНИЙ

APC-2000

ИНТЕРФЕЙС, КОНФИГУРАЦИЯ
Связь пользователя с преобразователем APС-2000 осуществляется посредством протокола Hart. При этом в качестве линии связи используется цепь выходного сигнала (4 ÷ 20) мА. Обмен данными с преобразователем осуществляется с помощью:
– коммуникатора КАР;
– некоторых других коммуникаторов, поддерживающих протокол HART;
– персонального компьютера с использованием конвертера RS-Hart и программного обеспечения „Raport-01”.

Обмен данными с преобразователем позволяет осуществлять:
•  идентификацию преобразователя,
•  конфигурацию выходных параметров:
   – единиц измерения и значений начала и конца измерительного диапазона,
   – постоянной времени демпфирования,
   – характеристики преобразования (обратная, нелинейная характеристика пользователя),
•  отсчёт измеряемой в данный момент величины давления, выходного тока и уровня выходного сигнала в %,
•  задание значения выходного тока,
•  калибровку преобразователя по отношению к образцовому давлению.


МОНТАЖ
В связи с небольшой массой, преобразователь можно устанавливать непосредственно на объекте. Для измерения давления пара или других горячих сред, необходимо использовать сильфонную или импульсную трубку. Применение манометрического вентиля перед преобразователем облегчает монтаж и даёт возможность обнуления или замены преобразователя во время работы объекта. Для измерения уровня и давления, где требуются специальные процессные присоединения (пищевая, химическая промышленность и т.п.), преобразователь оснащается одним из мембранных разделителей. Оборудование для монтажа и полная гамма разделителей подробно описаны в других разделах каталога. Электрическое подключение преобразователя рекомендуется производить с помощью экранированного кабеля. Полезно предусмотреть при установке место для подключения коммуникатора.


ДИАПАЗОН ИЗМЕРЕНИЙ

Основной диапазон (пределы измерений)
Миним. устанавл. ширина измерит. диапазона
Возможность перенастр. начала измерит. диапазона
Допускаемая перегрузка
1 0…100 МПа 1 МПа 0…99 МПа 120 МПа
2 0…30 МПа 0,3 МПа 0…29,7 МПа 45 МПа
3 0…16 МПа 0,16 МПа 0…15,84 МПа 30 МПа
4 0…7 МПа 70 кПа 0…6,93 МПа 14 МПа
5 0…2,5 МПа 25 кПа 0…2,475 МПа 5 МПа
6 0…0,7 МПа 7 кПа 0…693 кПа 1,4 МПа
7 -100…600 кПа 20 кПа -100…580 кПа 1,4 МПа
8 -100…150 кПа 12 кПа -100…138 кПа 400 кПа
<
