АНКАТ-7631Микро – переносной газоанализатор токсичных газов или кислорода

Описание

«АНКАТ-7631 Микро» – новейшая серия газоанализаторов, которые предназначаются для обеспечения безопасности персонала от риска отравления различными токсичными газами, а также от риска избытка или недостатка кислорода. Прибор осуществляет непрерывное измерение концентрации измеряемого компонента (одного из ряда: CO, HCl, NH3, H2S, Cl2, NO2, SO2 или O2) в воздухе и выдает световую и звуковую сигнализацию при достижении им установленных пороговых значений.

Область применения «АНКАТ-7631Микро»:

– на предприятиях в процессах добычи, переработки, транспортировки и хранения природного газа, нефти и нефтепродуктов;

– на предприятиях использующих в технологических процессах токсичные газы и/или кислород, на которых имеются их склады и/или установки по производству; на холодильных комбинатах;

– при обслуживании колодцев, тоннелей, очистных сооружений и т.п.;

– на объектах речного и морского транспорта, портах, танкерах и судах различного назначения.

Тип газоанализатора: индивидуальный.

Способ забора пробы: диффузионный.

Принцип действия: электрохимический.

Технические характеристики АНКАТ-7631Микро

Характеристики

Значения

Примечания

Диапазон измерений / диапазон показаний газоанализаторов, мг/м3:



единица измерения для газоанализаторов кислорода – об. доля %

– модификация -СО (оксид углерода)

0 – 200 / 0 – 350

– модификация -HCl (хлорводород)

0 – 30 / 0 – 40

– модификация -H2S (сероводород)

0 – 20 / 0 – 40

– модификация -NH3 (аммиак)

0 – 150 / 0 – 250

– модификация -Cl2 (хлор)

0 – 25 / 0 – 50

– модификация -SO2 (диоксид серы)

0 – 20 / 0 – 40

– модификация -NO2 (диоксид азота)

0 – 10 / 0 – 20

– модификация -О2 (кислород)

0 – 30 / 0 – 45

– модификация -О2-ВД (кислород, с выносным датчиком)

0 – 30 / 0 – 45

Пороги срабатывания, установленные при выпуске из производства, мг/м3:



– модификация -СО (оксид углерода)

20 / 50

даны в формате

ПОРОГ 1 / ПОРОГ 2

пороги – регулируемые

единица измерения для газоанализаторов кислорода – об. доля %

– модификация -HCl (хлорводород)

5 / 25

– модификация -H2S (сероводород)

3 / 10

– модификация -NH3 (аммиак)

20 / 60

– модификация -Cl2 (хлор)

1 / 5

– модификация -SO2 (диоксид серы)

10 / 20

– модификация -NO2 (диоксид азота)

2 / 10

– модификация -О2 (кислород)

23 (повыш.) / 18 (пониж.)

– модификация -О2-ВД (кислород, с выносным датчиком)

5 (пониж.) / 1 (пониж.)

Время срабатывания сигнализации, с, не более:



– для модификаций -СО, -Н2S, -SO2, -NO2, -O2, -O2-ВД

60



– для модификации -Сl2

90



– для модификаций -HCl, -NH3

180



Уровень звукового давления по оси акустического излучателя, дБ, не менее

70

на расстоянии 0,3 м

Маркировка взрывозащиты

1EXibIICT6Gb X



Диапазон рабочих температур, °С

от -30 до 45



Степень защиты по ГОСТ 14254-96

IP 54



Диапазон относительной влажности окружающей среды при 35 °С, %

от 30 до 95

без конденсации влаги

Время непрерывный работы газоанализаторов, ч, не менее

500

при 20±5 °С и отсутствии срабатывания сигнализации

Габаритные размеры (длина × ширина × высота), мм, не более

55 × 50 × 125



Масса, кг, не более:



– газоанализатора АНКАТ-7631Микро

0,15



– выносного датчика к модификации АНКАТ-7631Микро-О2-ВД

0,35



Модификации АНКАТ-7631Микро

Модификация газоанализатора

Наименование датчика

Маркировка датчика

Маркировка упаковки датчика

АНКАТ-7631Микро-СО

Ячейка электрохимическая

ИБЯЛ.418425.130-01

(СО 0 – 200)

ИБЯЛ.305649.035-85

АНКАТ-7631Микро-HC

Ячейка электрохимическая

ИБЯЛ.418425.130-07

(HCl 0 – 30)

ИБЯЛ.305649.035-91

АНКАТ-7631Микро-H2S

Ячейка электрохимическая

ИБЯЛ.418425.130-02

(H2S 0 – 20)

ИБЯЛ.305649.035-86

АНКАТ-7631Микро-NH3

Ячейка электрохимическая

ИБЯЛ.418425.060-25

(NH30 – 150)

ИБЯЛ.305649.035-92

АНКАТ-7631Микро-Cl2

Ячейка электрохимическая

ИБЯЛ.418425.130-06

(Сl2 0 – 25)

ИБЯЛ.305649.035-90

АНКАТ-7631Микро-SO2

Ячейка электрохимическая

ИБЯЛ.418425.130-04

(SO2 0 – 20)

ИБЯЛ.305649.035-88

АНКАТ-7631Микро-NO2

Ячейка электрохимическая

ИБЯЛ.418425.130-05

(NO2 0 – 10)

ИБЯЛ.305649.035-89

АНКАТ-7631Микро-O2

Датчик кислорода

ИБЯЛ.418425.010-19

(O2 0 – 30)

ИБЯЛ.305649.040-16

АНКАТ-7631Микро-О2-ВД

Датчик кислорода

ИБЯЛ.418425.010-08

(O2 0 – 30)

ИБЯЛ.305649.040-05

Все модификации газоанализаторов АНКАТ-7631Микро соответствуют требованиям Правил Российского Морского Регистра Судоходства (РМРС) и Российского Речного Регистра (РРР). При заказе прибора с сертификатом РМРС и/или РРР необходимо указать в конце наименования прибора литеру «Р» и вид необходимого сертификата.

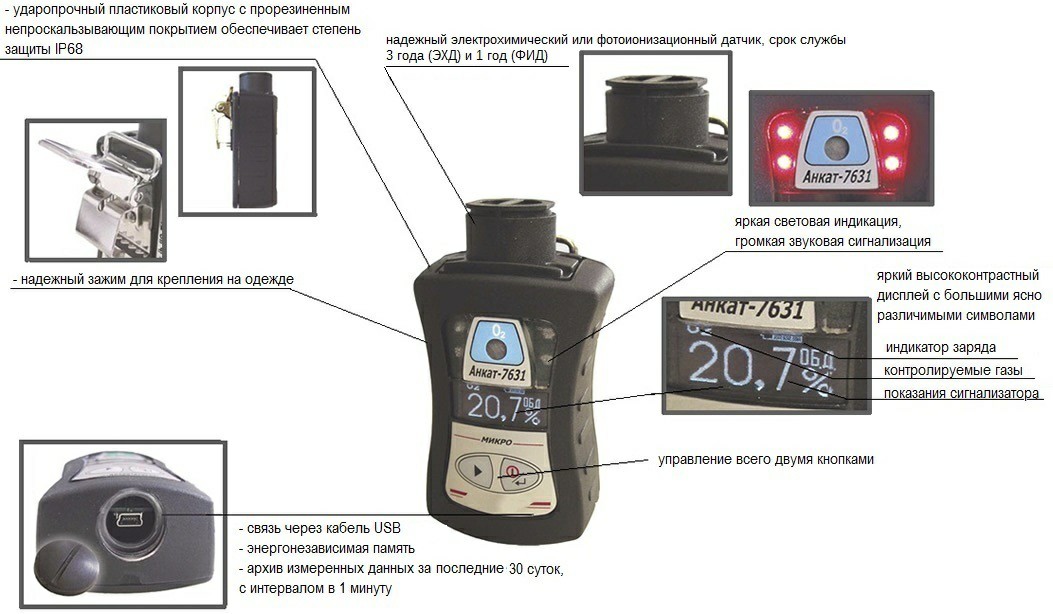

Прибор оснащается энергонезависимой памятью. Архив результатов измерений хранит данные за последние 30 суток, записанные с минутным интервалом. Связь с ПЭВМ осуществляется при помощи USB кабеля.

Комплект поставки АНКАТ-7631Микро

1. Газоанализатор АНКАТ-7631Микро.

2. Зарядное устройство (в составе комплекта ЗИП).

3. ЗИП согласно модификации прибора.

По заказу:

1. Требуются для постоянной работы с газоанализатором:

– мех резиновый ИБЯЛ.302646.001 (для обеспечения принудительной подачи пробы во время эксплуатации);

– устройство отбора пробы ИБЯЛ.418311.038 (микронасос для обеспечения принудительной подачи пробы);

– газозаборник ИБЯЛ.418311.043 (для контролирования среды в труднодоступных местах);

– пробозаборник ИБЯЛ.418311.033 (для обеспечения отборы пробы из труднодоступных мест);

– пробозаборник ИБЯЛ.418311.050 (для обеспечения отборы пробы из мест, где возможно присутствие воды);

– диск с сервисным программным обеспечением ИБЯЛ.431212.019 (для обработки результатов измерений на компьютере).

2. Требуются для осуществления корректировки показаний газоанализатора:

– баллоны с ГСО-ПГС;

– генератор ГДП-102 с источниками микропотока (для модификаций -H2S, -SO2, -NO2, -Cl2 и -HCl):

– источник микропотока H2S «ИМ03-М-А2» ИБЯЛ.418319.013-03;

– источник микропотока SO2 «ИМ05-М-А2» ИБЯЛ.418319.013-05;

– источник микропотока NO2 «ИМ01-О-Г2» ИБЯЛ.418319.013-01;

– источник микропотока Cl2 «ИМ09-О-А2» ИБЯЛ.418319.013-09;

– источник микропотока HCl «ИМ108-М-Е» ИБЯЛ.418319.001-90;

– вентиль точной регулировки ИБЯЛ.306577.002;

– индикатор расхода ИБЯЛ.418622.003-05.
