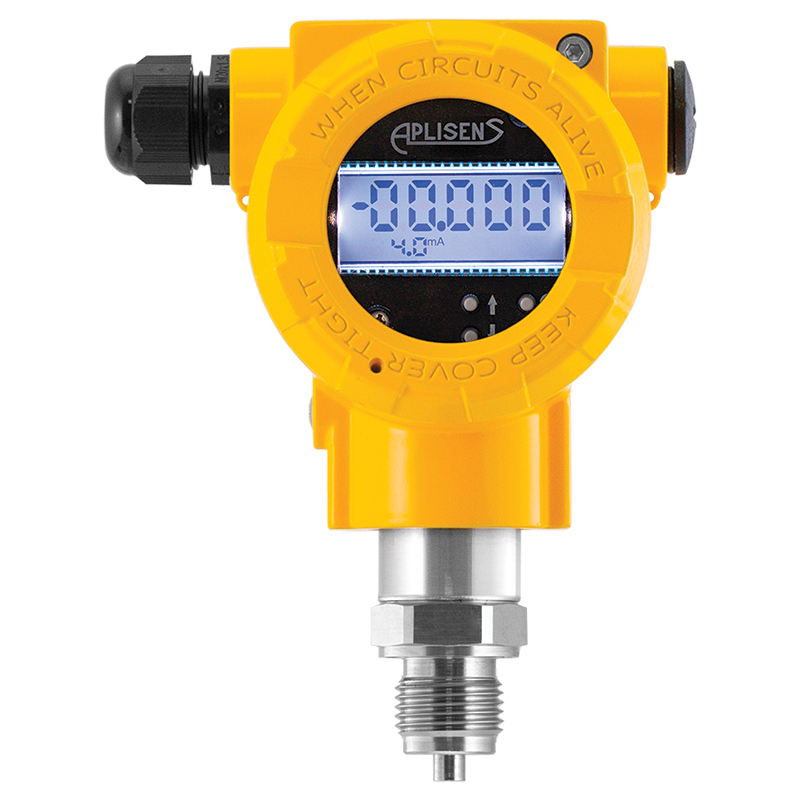

APC-2000AL Измерительный преобразователь давления (интелектуальный)

Описание

ОПИСАНИЕ
•  Возможность корректировки „нуля”, выбора диапазона измерений и коэффициента демпфирования
•  Выходной сигнал 4…20, 0…20 или 0…5 мА + протокол HART
•  Предел допускаемой приведенной погрешности ±0,075% (цифровая компенсация дополнительных погрешностей)
•  Искробезопасное исполнение 0ExiaIICT4 X


НАЗНАЧЕНИЕ
Преобразователь давления APC-2000AL предназначен для измерения давления, вакуумметрического давления, а также абсолютного давления газа, пара и жидкости. Измерительным элементом является пьезорезистивная кремниевая монолитная структура, встроенная в приёмник давления, который отделён от измеряемой среды разделительной мембраной и заполнен специальной манометрической жидкостью.


ДОСТУПНОЕ ИСПОЛНЕНИЕ ШТУЦЕРОВ

APC-2000AL APC-2000AL APC-2000AL
Тип М штуцер манометрический М20х1,5 с отверстием Ø4.
Тип G1/2 – штуцер с резьбой G1/2 с отверстием Ø4.
Материал смачиваемых частей – сталь 316Lss00H17N14M2.
Спец. исполнение КИСЛОРОД – штуцер предназначен для работы с кислородом.
Тип P штуцер манометрический М20х1,5 с отверстием Ø12.
Материал смачиваемых частей – сталь 316Lss00H17N14М2.
Спец. исполнение Hastelloy– материал смачиваемых частей – сплав Hastelloy C276.
Тип СМ30х2 – штуцер МЗ0х2 с лицевой мембраной.
Материал смачиваемых частей- сталь 316Lss00H17N14M2.
Спец. исполнение Hastelloy – материал смачиваемых частей – сплав Hastelloy C276.
Рекомендации по применению
Типовой манометрический штуцер, применяется для измерения давления не сильно загрязненных газов, паров и жидкостей, во всех диапазонах давления.
Рекомендации по применению
Манометрический штуцер с отверстием Ø12 применяется для измерения давления вязких или загрязненных сред, в низких и средних диапазонах давлений. Не рекомендуется применять в диапазоне 0…30МПа и 0…60МПа.
Рекомендации по применению
Штуцер СМ30*2 применяется для измерения давления сильно запыленных газов, а тэте вязких или застывающих сред в диапазонах давлений от -10…10 до 0…7000 кПа Конструкция присоединения в составе штуцера СМ30х2 и специального монтажного кольца с уплотнением перед резьбой позволяет использовать датчики на гигиенических установках пищевой или фармацевтической промышленности.

В алюминиевом корпусе со степенью защиты IP65 находится микропроцессорный усилитель, формирующий выходной унифицированный сигнал. Конструкция корпуса даёт возможность применения местного индикатора с поворотом на 90°, поворота корпуса по отношению к приёмнику давления в пределах 0–355°, а также выбор направления ввода кабеля.


ЭЛЕКТРОННАЯ ЧАСТЬ ПРОИЗВОДИТСЯ В ДВУХ КОНСТРУКТИВНЫХ ВАРИАНТАХ

Вариант основной APC-2000ALW Вариант с любым выходным сигналом APC-2000ALE
APC-2000AL APC-2000AL
•  Выходной сигнал 4…20 мА + HART
•  Конфигурируемый жидкокристаллический индикатор с подсветкой (диапазон рабочих температур -40…+85°С)
•  Кнопки на фронтовой панели позволяют:
   – установить начало и конец диапазона измерений путем записи величины или заданным давлением
   – обнулить преобразователь
   – изменить единицы измерения
   – изменить характеристики преобразования (линейная или корневая)
   – изменить коэффициент демпфирования
•  Конфигурация режима работы индикатора:
   – отображение значения давления действующего на измерительный элемент
   – отображение значения выходного тока в мА или в процентах от диапазона
   – отображение шкалы пользователя
•  Искробезопасное исполнение 0ExiaIICT4 X
•  Выходной сигнал 4…20, 0…20, 0…5 мА + HART устанавливается пользователем
•  Возможность обнуления, а также настройки начала и конца диапазона заданным давлением с помощью кнопок на панели индикатора
•  Конфигурируемый жидкокристаллический индикатор 3 ½ цифры с подсветкой (диапазон рабочих темп. -40…+80ºС)

СХЕМЫ ЭЛЕКТРИЧЕСКИХ ПОДКЛЮЧЕНИЙ

APC-2000AL

Питание подключается на клеммы SIGNAL+ SIGNAL- с сохранением полярности показанной на рисунке. В случае недостаточного сопротивления нагрузки преобразователя для обмена данных HART (R0 < 240 Ом, где R0 – сумма входных сопротивлений вторичных приборов и внутреннего сопротивления источника питания), добавляем в цепь резистор 240 Ом, находящийся на плате преобразователя, снимая перемычку с клемм SIGNAL- TEST-. В случае, когда сопротивление нагрузки превышает 240 Ом не рекомендуется использовать внутренний резистор, который внесет перепад напряжения около 5 В. Для электрического подключения цифровых преобразователей рекомендуется применение экранированных кабелей. Экран подключаем к клемме заземления в соединительной коробке преобразователя.


ИНТЕРФЕЙС, КОНФИГУРАЦИЯ
Связь пользователя с преобразователем APС-2000AL осуществляется посредством протокола HART. При этом в качестве линии связи используется цепь выходного сигнала. Обмен данными с преобразователем осуществляется с помощью:
– коммуникатора КАР-02;
– некоторых других коммуникаторов, поддерживающих протокол HART;
– персонального компьютера с использованием конвертера RS-HART и программного обеспечения „Raport-01”.

Обмен данными с преобразователем позволяет осуществлять:
•  идентификацию преобразователя,
•  конфигурацию выходных параметров:
   – единиц измерения и значений начала и конца измерительного диапазона,
   – постоянной времени демпфирования,
   – характеристики преобразования (обратная, нелинейная характеристика пользователя),
•  отсчёт измеряемой в данный момент величины давления, выходного тока и уровня выходного сигнала в %,
•  задание значения выходного тока,
•  калибровку преобразователя по отношению к образцовому давлению.


МОНТАЖ
В связи с небольшой массой, преобразователь можно устанавливать непосредственно на объекте. Для измерения давления пара или других горячих сред, необходимо использовать сильфонную или импульсную трубку. Применение манометрического вентиля перед преобразователем облегчает монтаж и даёт возможность обнуления или замены преобразователя во время работы объекта. Для крепления преобразователя предусмотрен универсальный держатель (Крепление AL). Для измерения уровня и давления, где требуются специальные процессные присоединения (пищевая, химическая промышленность и т.п.), преобразователь оснащается одним из мембранных разделителей. Оборудование для монтажа и полная гамма разделителей подробно описаны в других разделах каталога. Электрическое подключение преобразователя рекомендуется производить с помощью экранированного кабеля.


ДИАПАЗОН ИЗМЕРЕНИЙ

Основной диапазон (пределы измерений)
Миним. устанавл. ширина измерит. диапазона
Возможность перенастр. начала измерит. диапазона
Допускаемая перегрузка
