PC-28 Измерительный преобразователь давления

Описание

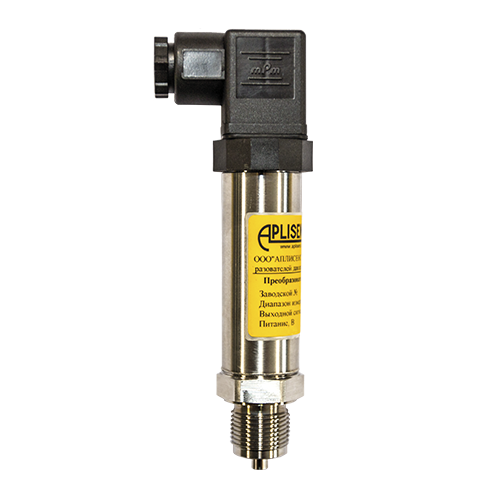

ДАТЧИК ДАВЛЕНИЯ PC-28

Датчик давления PC-28 – самый распространённый преобразователь давления торговой марки APLISENS, предназначен для измерения разрежения, избыточного и абсолютного давления газов, паров и жидкостей, с последующим преобразованием в стандартный унифицированный сигнал или цифровой на базе протокола Modbus. Измерительным элементом датчика является пьезорезистивная кремниевая монолитная структура, встроенная в приёмник давления, который отделён от измеряемой среды разделительной мембраной и заполнен специальной манометрической жидкостью. Залитая силиконовым компаундом электронная схема помещена в корпусе с различными степенями защиты в зависимости от выбранного электрического соединения: от IP65 (разъем) до IP68 (кабельный вывод).

Особенности

  • Пределы измерений:
    избыточное давление – от 0-2,5 кПа до 0-100 МПа;
    абсолютное давление – от 0-20 кПа до 0-8,0 МПа;
    избыток-вакуум – от (-100)-0 кПа до (-100)-2 400 кПа;
  • Взрывобезопасное исполнение:
    Ga/GbExiаIICT4/T5/T6 X (исключительно 4-20 мА);
    ExdbIICT6/T5/T4;
  • Исполнение с цифровым сигналом: PC-28.Modbus;
  • Низкоэнергетическое исполнение: PC-28B;
  • Low-cost решение с классом точности 0,5;
  • Различные типы процессных и электрических присоединений;
  • Алюминиевый корпус с индикатором (опция).

Выходной сигнал:

  • 4 – 20 мА (стандарт);
  • 0 – 10 В (опция);
  • 0 – 2 В (только PC-28B);
  • 0,4 – 2 В (только PC-28B);
  • 4 – 20 мА + Modbus (только PC-28.Modbus).

Напряжение питания:

  • 8 – 36 В (для выходного сигнала 4-20 мА общепромышленного исполнения);
  • 13 – 30 В (для выхода 0-10 В);
  • 9 – 28 В (для искробезопасного исполнения Ex и выходного сигнала 4-20 мА);
  • 14 – 36 В (исполнение с индикатором ALW);
  • 4 – 28 В (для PC-28.Modbus);
  • 3,3 – 5,6 В (PC-28B).

Отличительной особенностью датчика давления РС-28.Modbus является наличие двух режимов работы: с аналоговым выходным сигналом 4 – 20 мА или цифровым на базе протокола Modbus RTU. Сигнал с измерительного элемента на выходе преобразуется в унифицированный токовый или цифровой сигнал Modbus RTU. Настройка датчика производится с ПК с помощью ПО Modbus Configurator. Для связи с ПК используется конвертер RS-485/USB. Это позволяет применять датчик в уже существующих системах, построенных на аналоговой токовой петле, а при модернизации подключать к устройству верхнего уровня (контроллеру) по RS-485 напрямую без дополнительных модулей аналогового ввода, что значительно удешевляет проект. Таким образом, датчик давления РС-28.Modbus является достаточно гибким решением с перспективой на будущее.

Основной особенностью преобразователя давления PC-28B является низкое энергопотребление, что позволяет применять преобразователь в энергоэффективных системах с питанием от аккумуляторных батарей или солнечных панелей. Наиболее частое применение нашёл в газовой отрасли и ЖКХ. Выходной сигнал 0,4 — 2 В или 0 – 2 В, питание от 3,3 В.

Отдельно хотелось бы отметить Low-cost решение с классом точности 0,5 – PC-28/0,5. Это классический датчик давления PC-28, предназначенный для применения в сфере ЖКХ и системах диспетчеризации, где не нужен высокий класс точности, а наибольшую роль играет стоимость изделия. Этим изделием мы смогли максимально приблизится с ценовой точки зрения к другим белорусским производителям, сохранив при этом стабильно высокое качество. На эту модификацию также распространяется гарантия 10 лет и 6 лет МПИ.
