КЭГ-9720 – электромагнитные клапаны (нормально закрытые)

Описание

ОПИСАНИЕ

Предназначены для использования в системах дистанционного управления газогорелочными устройствами, отопительными установками в технологических трубопроводных системах для управления потоком топливных углеводородных газов (природного и сжиженного) в качестве запорного органа в комплекте СГГ6М и СГГ10Б.
Область применения: установка в помещении котельных, работающих на газе; в жилом секторе коммунального хозяйства, оборудованного плитами, водогрейными колонками, отопительными котлами, работающими на газе.

Клапаны – нормально открытые.
Рабочее положение – электромагнитом вверх.
Герметичность затвора клапанов соответствует нормам класса А по ГОСТ 9544-93.


ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Характеристики Значения Примечание
Диаметр проходного отверстия Дпр, мм 15
20
25
32
ИБЯЛ.685181.001
ИБЯЛ.685181.001-01
ИБЯЛ.685181.001-02
ИБЯЛ.685181.001-21
Время закрытия, с, не более 1
Диапазон рабочего давления, МПа 0 – 0,003
Частота включения, 1/час 300
Ресурс включений 1х106
Пропускная спобобность, м3/ч (по воздуху)
Для Дпр= 15 мм
Для Дпр= 20 мм
Для Дпр= 25 мм
Для Дпр= 32 мм

0,6
0,9
1,3
50
при Рвх= 0,003 МПа и
перепаде давления DР=0,003 МПа
Степень защиты IP 40
Температура окружающей среды, °С -30 – +40

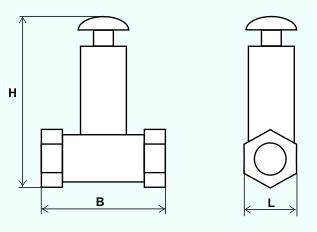

Габаритные размеры, мм, не более:
Для Дпр= 15 мм
Для Дпр= 20 мм
Для Дпр= 25 мм
Для Дпр= 32 мм
LxHxB
50х125х65
50х135х65
60х150х80
65х160х95
масса, кг, не более
0,8
0,8
0,9
1,0
Напряжение управления клапаном, В 40 напряжение импульсное
(длительность импульса не более 1 с)



keg9720_40

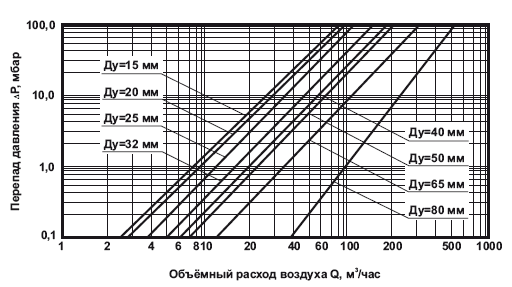

Ориентировочные зависимости потерь давления от объемного расхода для клапанов электромагнитных КЭГ-9720 при Р=1 бар (избыточное давление до клапана)

graf
