Клапан термозапорный КТЗ

Описание

ОПИСАНИЕ

Термозапорный клапан предназначен для автоматического перекрытия бытовых и производственных газопроводов, находящихся в зоне внутренних пожаров.


ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕРМОЗАПОРНЫХ КЛАПАНОВ КТЗ

Характеристики Значения Примечание
Температура окружающей среды, °С -50 – +52
Рабочее давление до 0,6 Мпа 6 кгс/см2
Температура срабатывания (закрытия) клапана, °С 73±3 температура среды в помещении при пожаре

ПРИСОЕДИНИТЕЛЬНЫЕ И ГАБАРИТНЫЕ РАЗМЕРЫ КЛАПАНОВ ТЕРМОЗАПОРНЫХ

Обозначение Условный диаметр прохода DN, мм Резьба по ГОСТ 6357-81 Масса, не более, кг Габаритные размеры, мм
Вход Выход Диаметр D Длина L
ИБЯЛ.494146.005 15 Вн. G1/2-B Нар. G1/2-В 0,15 шестигр.27 55
ИБЯЛ.494146.005-01 Вн. G1/2-В 0,2 шестигр.27 63
ИБЯЛ.494146.006 20 Вн. G3/4-B Нар. G3/4-В 0,17 32 62
ИБЯЛ.494146.006-01 Вн. G3/4-В 0,22 32 70
ИБЯЛ.494146.007 25 Вн. G1-B Нар. G1-В 0,48 45 75
ИБЯЛ.494146.007-01 Вн. G1-В 0,63 45 86
ИБЯЛ.494145.008 32 Вн. G1 1/4-B Нар. G1 1/4-В 0,68 50 84
ИБЯЛ.494145.008-01 Вн. G1 1/4-В
1 50 100
ИБЯЛ.494145.009 40 Вн. G1 1/2-B Нар. G1 1/2-В 1 60 90
ИБЯЛ.494145.009-01 Вн. G1 1/2-В 1,5 60 105
ИБЯЛ.494145.010 50 Вн. G2-B Нар. G2-В 2 65 118
ИБЯЛ.494145.010-01 Вн. G2-В 3 65 142

ПОТЕРИ ДАВЛЕНИЯ

Условный диаметр прохода DN, мм Расход воздуха, м3/ч (приведенный к температуре 20 °С) Потеря давления, Па
15 3,1 100
20 7,1
25 11,3
32 19,1
40 28,3
50 46 20

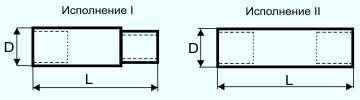

ВАРИАНТЫ ИСПОЛНЕНИЙ

ktz_1

КОМПЛЕКТ ПОСТАВКИ

1. Термозапорный клапан;
2. Техническая документация.
