APR-2000AL (ALW) Измерительный преобразователь разности давлений (интеллектуальный)

Рубрики: ,

Описание

ОПИСАНИЕ
•  Возможность корректировки „нуля”, выбора диапазона измерений и коэффициента демпфирования
•  Выходной сигнал 4…20, 0…20 или 0…5 мА + протокол HART
•  Устойчивость к перегрузке давлением – до 40 МПа
•  Основная приведенная погрешность ±0,075%, цифровая компенсация дополнительных погрешностей
•  Искробезопасное исполнение 0ExiaIICT4 X
•  Разделительные мембраны со сплава Hastelloy C276
(На рисунках вверху изображен преобразователь APR-2000AL с присоединением типа С для монтажа с вентильным блоком. Допустимое статическое давление 25 или 40 МПа (по заказу)

НАЗНАЧЕНИЕ
Преобразователь APR-2000AL предназначен для измерений разности давлений газов, паров и жидкостей. Измерительным элементом является пьезорезистивная монолитная кремниевая структура, встроенная в приёмник давлений, отделенный от измеряемой среды разделительными мембранами и заполненный специальной жидкостью. Конструкция приёмника гарантирует устойчивость преобразователя к ударным воздействиям измеряемым давлением и к перегрузке по давлению до предельно допустимого статического давления 25 или 40 МПа.

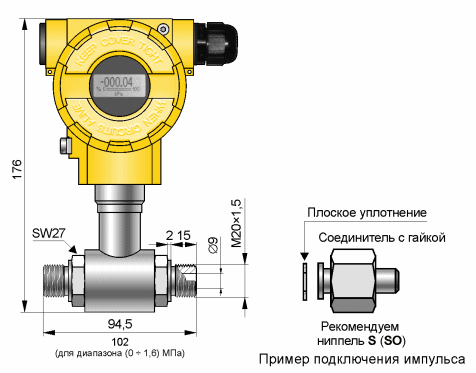

ДОСТУПНОЕ ИСПОЛНЕНИЕ ШТУЦЕРОВ

APR-2000AL

В алюминиевом корпусе со степенью защиты IP65 находится микропроцессорный усилитель, формирующий выходной унифицированный сигнал. Конструкция корпуса даёт возможность применения местного индикатора с поворотом на 90°, поворота корпуса по отношению к приёмнику давления в пределах 0–355°, а также выбор направления ввода кабеля.

ЭЛЕКТРОННАЯ ЧАСТЬ ПРОИЗВОДИТСЯ В ДВУХ КОНСТРУКТИВНЫХ ВАРИАНТАХ

Вариант основной АРR-2000ALW Вариант с любым выходным сигналом АРR-2000ALE
APC-2000AL APC-2000AL
•  Выходной сигнал 4…20 мА + HART
•  Конфигурируемый жидкокристаллический индикатор с подсветкой (диапазон рабочих температур -40…+85°С)
•  Кнопки на фронтовой панели позволяют:
   – установить начало и конец диапазона измерений путем записи величины или заданным давлением
   – обнулить преобразователь
   – изменить единицы измерения
   – изменить характеристики преобразования (линейная или корневая)
   – изменить коэффициент демпфирования
•  Конфигурация режима работы индикатора:
   – отображение значения давления действующего на измерительный элемент
   – отображение значения выходного тока в мА или в процентах от диапазона
   – отображение шкалы пользователя
•  Искробезопасное исполнение 0ExiaIICT4 X
 •  Выходной сигнал 4…20, 0…20, 0…5 мА + HART устанавливается пользователем
•  Возможность обнуления, а также настройки начала и конца диапазона заданным давлением с помощью кнопок на панели индикатора
•  Конфигурируемый жидкокристаллический индикатор 3 ½ цифры с подсветкой (диапазон рабочих темп. -40…+80ºС)

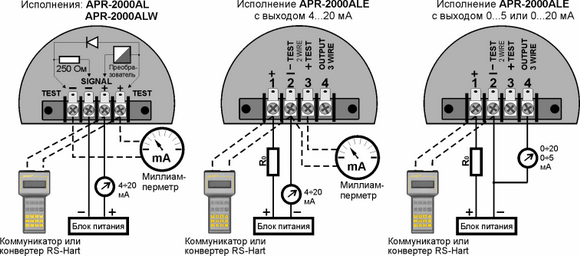

СХЕМЫ ЭЛЕКТРИЧЕСКИХ ПОДКЛЮЧЕНИЙ

APR-2000AL

Питание подключается на клеммы SIGNAL+ SIGNAL- с сохранением полярности показанной на рисунке. В случае недостаточного сопротивления нагрузки преобразователя для обмена данных HART (R0 < 240 Ом, где R0 – сумма входных сопротивлений вторичных приборов и внутреннего сопротивления источника питания), добавляем в цепь резистор 240 Ом, находящийся на плате преобразователя, снимая перемычку с клемм SIGNAL- TEST-. В случае, когда сопротивление нагрузки превышает 240 Ом не рекомендуется использовать внутренний резистор, который внесет перепад напряжения около 5 В. Для электрического подключения цифровых преобразователей рекомендуется применение экранированных кабелей. Экран подключаем к клемме заземления в соединительной коробке преобразователя.

ИНТЕРФЕЙС, КОНФИГУРАЦИЯ
Связь пользователя с преобразователем APR-2000AL осуществляется посредством протокола HART. При этом в качестве линии связи используется цепь выходного сигнала. Обмен данными с преобразователем осуществляется с помощью:
– коммуникатора КАР;
– некоторых других коммуникаторов, поддерживающих протокол HART;
– персонального компьютера с использованием конвертера RS-HART и программного обеспечения „Raport-01” или универсальных программных инструментов, работающих под системой Windows использующих библиотеки EDDL и DTM. Вместе с программным обеспечением „Raport-01” поставляется программа для кусочно-линейной аппроксимации характеристики.

Обмен данными с преобразователем позволяет осуществлять:
•  идентификацию преобразователя,
•  конфигурацию выходных параметров:
   – единиц измерения и значений начала и конца измерительного диапазона,
   – постоянной времени демпфирования,
   – характеристики преобразования (обратная, нелинейная характеристика пользователя),
•  отсчёт измеряемой в данный момент величины давления, выходного тока и уровня выходного сигнала в %,
•  задание значения выходного тока,
•  калибровку преобразователя по отношению к образцовому давлению.

МОНТАЖ
Учитывая небольшую массу, преобразователь с присоединительным устройством типа Р монтируется непосредственно на импульсных трубках. Для монтажа в любом положении предлагаем держатель – крепление AL.

Преобразователь с присоединительным устройством типа С, целесообразно монтировать с вентильным блоком. Производитель рекомендует использовать вентильные блоки серии VM-3 и VM-5. Для монтажа в любом положении на трубе 2″ либо стенке, предлагаем крепление C-2″.

Для измерения уровня в закрытых резервуарах сред, требующих специальных процессных присоединений (химическая, сахарная промышленность), преобразователь оснащён одним из разделителей. Комплекты преобразователей разности давлений с мембранными разделителями, представлены в других разделах каталога продукции.

ДИАПАЗОН ИЗМЕРЕНИЙ

№ Основной диапазон (пределы измерений) Миним. устанавл. ширина измерит. диапазона Возможность перенастр. начала измерит. диапазона Допускаемая перегрузка Допускаемое статическое давление
1 0…1,6 МПа 160 кПа 0…1440 кПа 25, 40 МПа
(4 МПа для присоединения типа P)
2 0…250 кПа 20 кПа 0…230 кПа
3 0…100 кПа 7 кПа 0…93 кПа
4 0…25 кПа
