Описание

Гарантия на твердомер – 3 года

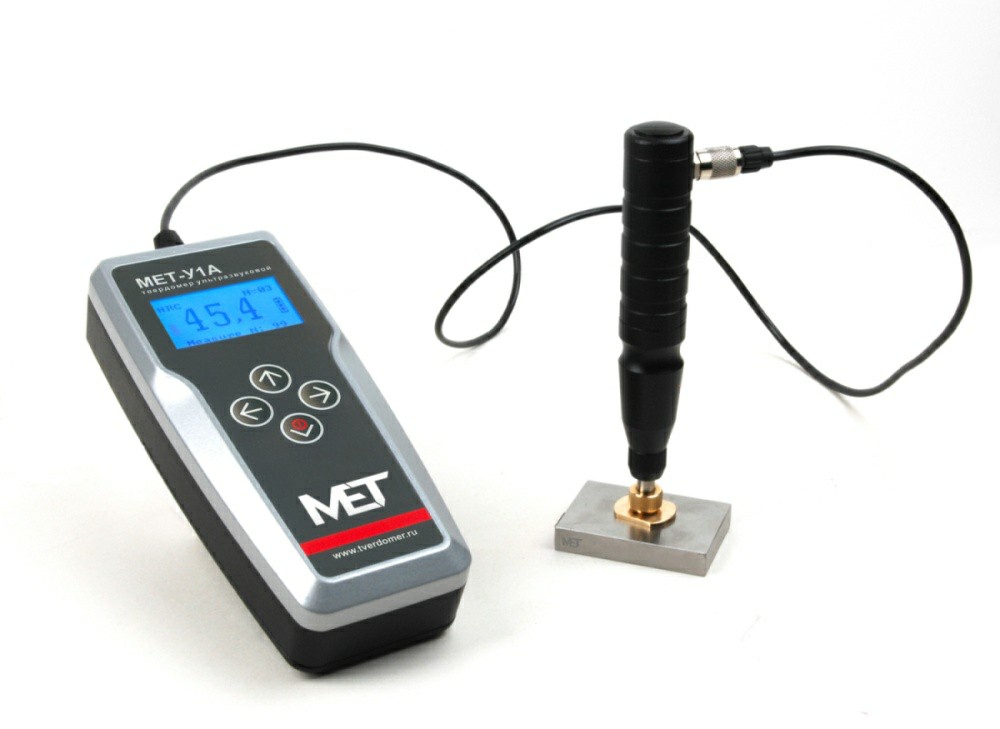

Твердомер представляет собой портативный прибор, состоящий из электронного блока и датчика, соединенных между собой кабелем.

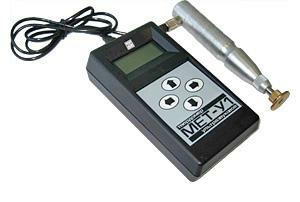

Электронный блок выпускается в двух модификациях. Модификация электронного блока для твердомера МЕТ-У1 выполнена в пластмассовом корпусе. Модификация электронного блока для твердомера МЕТ-У1А выполнена в алюминиевом, пылевлагонепроницаемом корпусе, класса защиты IP66.

Твердомер комплектуется ультразвуковым датчиком У15 (с нагрузкой 1,5 кгс) или У50 (с нагрузкой 5 кгс). По заявке заказчика, твердомер может быть укомплектован также датчиком У10, У100 или коротким датчиком У15К, У50К. Характеристики всех датчиков приведены в Таблице. Датчики совместимы с любой модификацией электронного блока.

Обозначение датчика	Наименование датчика	Усиление прижима датчика, Н (кгс)
У10	Ультразвуковой	9.8 (1)
У15	Ультразвуковой	14.7 (1.5)
У50	Ультразвуковой	49.0 (5)
У100	Ультразвуковой	98.0 (10)
У15К	Ультразвуковой короткий	14.7 (1.5)
У50К	Ультразвуковой короткий	49.0 (5)

Отличительные особенности

Реализует метод ультразвукового контактного импеданса (UCI). UCI-метод наиболее подходит для контроля твердости однородных материалов и для тонких или легких по весу изделий, где другие портативные методы испытаний оказываются ненадежными или неприменимыми.



Основные возможности

• измерение твёрдости металлов и сплавов по стандартизованным шкалам твёрдости Роквелла (HRC), Бринелля (HB), Виккерса (HV) и Шора (HSD);
• наличие трех дополнительных шкал H1, H2, H3 для калибровки различных шкал твердости (например, Роквелла B, Супер-Роквелла, Бринелля (HBW) и т.д.) для контроля твердости изделий из стали и других металлов (например, сплавов алюминия, меди и т.д.);
• использование шкалы Rm (МПа) для определения предела прочности на разрыв (для сталей перлитного класса по ГОСТ 23761);
• возможность контроля твердости изделий, которые по габаритам недоступны для стационарных твердомеров;
• измерение твердости любых по массе изделий толщиной от 1 мм, недоступных для динамических портативных твердомеров (металлические покрытия, малые детали, тонкостенные конструкции, трубы, резервуары, стальные листы и т.д.);
• не оставляет видимого отпечатка на испытуемой поверхности изделия (шейки коленчатых валов, зеркальные поверхности, ножи);
• наличие архива и программного обеспечения для связи с компьютером.

Принцип действия

Для определения значения твердости методом UCI, диагонали отпечатка не определяются оптически, как это принято в классических методах. Здесь твердость определяется электронным способом посредством измерения изменения ультразвуковой частоты.

UCI-датчик в основе своей использует стальной стержень с алмазной пирамидой Виккерса (угол между гранями 136°), который является акустическим резонатором встроенного генератора ультразвуковой частоты. При внедрении пирамиды в контролируемое изделие под действием фиксированного усилия калиброванной пружины, происходит изменение собственной частоты резонатора, определяемое твёрдостью материала. Относительное изменение частоты резонатора преобразуется электронным блоком в значение твёрдости выбранной шкалы и выводится на дисплей.

Ограничения

Ограниченное использование для измерения изделий с крупнозернистой структурой (например, чугун) или массой менее 10 г, или толщиной менее 1 мм.

Метрологические характеристики

Шкала твердости	Диапазон измерений	Пределы допускаемой абсолютной погрешности твердомера
Шкала “С” Роквелла	(20-70) HRC	±2 HRC
Шкала Бринелля	(75-450) НВ	±12 НВ
Шкала Виккерса	(75-1000) HV	±15 HV
Шкала Шора	(23-102) HSD	± 3HSD

Технические характеристики

Принцип измерений	UCI-метод (принцип ультразвукового контактного импеданса)
Типы датчиков	У10	У15	У50	У100	У15К	У50К
Измерительное усилие датчика, Н	9,8	14,7	49,0	98,0	14,7	49,0
Шероховатость поверхности образца
Радиус кривизны поверхности образца	>5 мм
Минимальный вес образца	>0,01 кг
Толщина образца	>1 мм
Глубина проникновения индентора	В зависимости от типа датчика. Для датчика У15 – 0,03 мм.
Срок службы датчика	Не менее 200000 измерений
Электропитание	Сеть переменного тока, V/Hz			100-240/50-60
	Аккумулятор			1,2V
	Потребляемая мощность			>3,0 VA
Время зарядки аккумулятора	8 часов
Время работы аккумулятора	Без подсветки			16 ч (пластмассовый корпус) 20 ч (алюминиевый корпус)
	С подсветкой			5 ч (пластмассовый корпус) 8 ч (алюминиевый корпус)
	От сети переменного тока			неограниченно
Рабочая температура	от -10° до +50°С
Температура при транспортировке и хранении	от -35° до +60°С
Условия эксплуатации	Относительная влажность от 30 до 80%
Общий размер	Электронный блок МЕТ-У1			145х80х40 мм
	Электронный блок МЕТ-У1А			180х80х42 мм
	Датчик У10, У15, У50, У100			160х25 мм
	Датчик У15К, У50К			80х40 мм
Масса твердомера (блок с датчиком), кг	Твердомер МЕТ-У1			0,5
	Твердомер МЕТ-У1А			0,8
Обработка результатов измерений	Вычисление среднего значения, удаление текущего измерения, сохранение данных, работа с архивом.
Подсветка дисплея	Доступна
Особенности дисплея	Шкала твердости, измеренное значение, количество измерений, режим работы, номер в архиве, индикатор заряда аккумулятора, автовыключение через 150 сек.
Память (архив)	99 показаний, которые сохраняются при выключении питания
Внутреннее программное обеспечение «МЕТ-U» (или «МЕТ-UА»)	Доступно. Позволяет работать с твердомером без связи с компьютером.
Внешнее программное обеспечение «МЕТ»	Доступно. Переносит данные из архива твердомера в компьютер. Позволяет обрабатывать данные измерений, создавать базы данных, строить графики, печатать результаты.

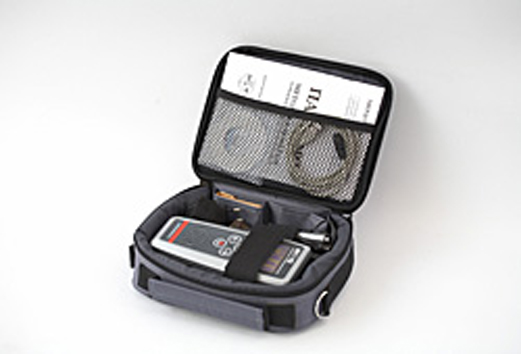

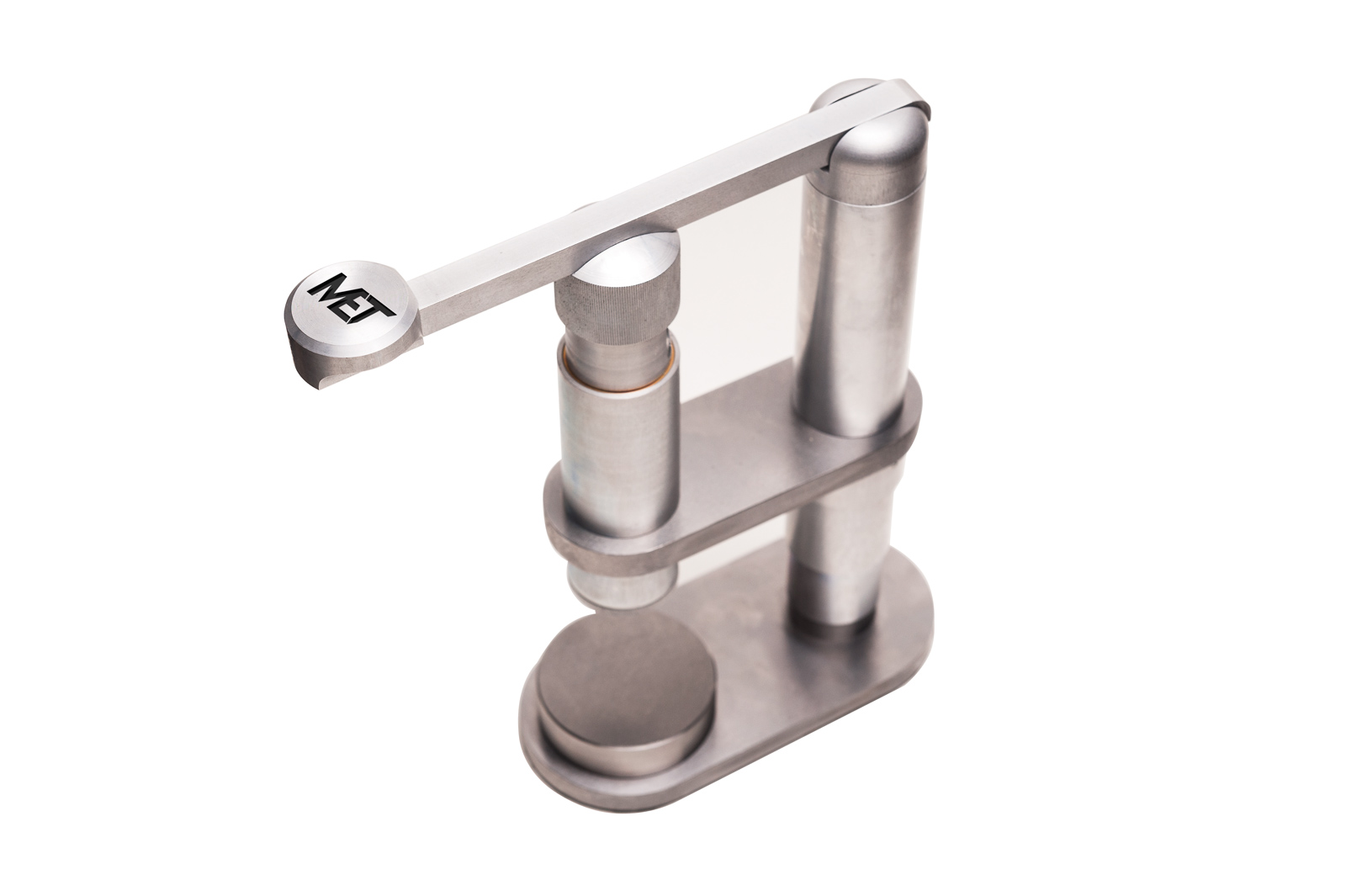

Базовая комплектация Наименование Количество, шт. MET-У1А MET-У1 Электронный блок MET-У1А в алюминиевом корпусе 1 — Электронный блок MET-У1 в пластмассовом корпусе — 1 Датчик ультразвуковой У15, У50, У10, У100, У15К, У50К 1 1 Кабель для соединения датчика ультразвукового с электронным блоком 1 1 Кабель USB для подключения к компьютеру и зарядному устройству 1 1 Зарядное устройство 1 1 Аккумуляторная батарея типоразмера АА 4 — Аккумуляторная батарея типоразмера С — 1 Эталонные меры твердости для калибровки (по заказу) 2 2 Плоская опорная насадка для датчика 1 1 Ключ для винтов батарейного отсека 1 — CD-диск с внешним программным обеспечением “МЕТ” и руководством по эксплуатации МЕТ.39601863.009 РЭ 1 1 Методика поверки МЕТ-ТП.01 МП 1 1 Свидетельство о поверке 1 1 Паспорт 1 1 Универсальный чехол для фиксации электронного блока на предплечье, шее и ремне 1 1 Упаковочная сумка 1 1 В дополнительную комплектацию твердомера входят: эталонные меры твердости по шкалам Бринелля, Виккерса, Шора, Роквелла “С”, Роквелла “B”, Роквелла “N” и др. для проверки показаний твердомера и его калибровки; штатив к датчику ультразвуковому для обеспечения плавного нагружения датчика и идеальной перпендикулярности к измеряемой поверхности (1); шлифовальная машинка на аккумуляторах для подготовки зоны измерения на поверхности изделия, уменьшения шероховатости, удаления окалины, ржавчины, наклепа и обработки сварных швов; сменные насадки к датчику ультразвуковому для проведения достоверных измерений на сферических (2) и цилиндрических (3) поверхностях; втулка к датчику ультразвуковому для измерения в труднодоступных местах (4). Универсальный чехол Имеет: удобные боковые отделения для датчиков, прочную поясную шлёвку, манжет для предплечья. Позволяет фиксировать электронный блок в любом удобном положении для оператора твердомера. Эталонные меры твёрдости (гост 9031-75; 8.426-81) Две эталонные меры твердости с максимально и минимально возможными значениями твёрдости используются для проверки правильности показаний твердомера и, в случае необходимости, его калибровки. Например, если Вы проводите контроль твердости по шкале Роквелла “С”, то для калибровки твердомера требуется две меры твердости Роквелла со значениями 25±5 HRC и 65±5 HRC.
