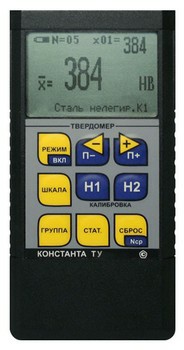

Константа ТУ ультразвуковой твердомер металлов (аналог К5У снят с производства)

Рубрики: ,

Описание

Портативный твердомер «Константа ТУ» совместно с набором сменных преобразователей предназначен для неразрушающего контроля твёрдости изделий в цеховых, лабораторных и полевых условиях. Твердомер обеспечивает измерение твёрдости конструкционных, углеродистых и низколегированных сталей, чугунов, высоколегированных сталей, цветных металлов, а также предела прочности (временного сопротивления) σв конструкционных углеродистых сталей.

По принципу действия твердомер «Константа ТУ» реализует метод ультразвукового контактного импеданса (UCI — Ultrasonic Contact Impedance).

Твердомеры «Константа ТУ»имеют широкое применение во многих отраслях промышленности: на металлургических предприятиях при производстве проката черных и цветных металлов, на машиностроительных производствах деталей промышленного оборудования, бытовых приборов, в автомобилестроении, в авиа- и ракетно-космическом комплексе.

Портативные твердомеры незаменимы для решения следующих задач на производстве:

  • измерение твердости на внутренней поверхности пресс-формы;
  • измерение твердости тяжелых и больших заготовок;
  • анализ повреждений сосудов давления, турбогенераторов;
  • измерение твердости в отверстиях, в углублениях и других узких местах;
  • измерение твердости зубьев шестерен;
  • измерение твердости поверхностно упрочненных слоев (цементация, азотирование, закалка ТВЧ и др.), гальванических покрытий (хром);
  • оценка механической прочности;
  • измерение твердости подшипников и их частей или в поточной линии;
  • проведение регулярных профилактических обследований;
  • идентификация материалов на складе;
  • экспресс-контроль по множеству точек измерения на крупногабаритных заготовках;
  • быстрая разбраковка деталей.

Основные технические характеристики портативного ультразвукового твердомера

Шкалы твердости:

HRC, HB, HV, HRA, HRB, HRN15, HRN30, HRN45, HRT15, HRT30, HRT45, HSD, σв, HLD

Диапазон измерения твердости:



по Бринеллю, НВ

20 … 650

по Роквеллу, НRСэ

20 … 70

по Виккерсу, HV

20 … 1000

по Шору, HSD

2–102

временного сопротивления σв (предел прочности), МПа

370–1740

Основная погрешность измерения*:



по Бринеллю, НВ

10

по Роквеллу, НRСэ

1,5

по Виккерсу, HV

12

по Шору, HSD

2

временного сопротивления σв (предел прочности), %, не более

5

Число замеров для вычисления среднего

до 99

Число запоминаемых индивидуальных калибровок

до 3 на каждую шкалу твердости

Число ячеек памяти результатов измерения

до 10000 (с возможностью разбивки на 99 групп)

Питание (аккумуляторы или батареи Alkaline), тип AAA

2 шт.

Время непрерывной работы от батарей типа Alkaline, ч

120

Диапазон рабочих температур

-20…+50°С

Габаритные размеры, мм

120×60×25

Масса прибора, г

150



* Данные характеристики погрешности обеспечиваются на мерах твердости 1-го разряда с количеством усреднений не менее 10.



Материалы

Шкала твердости

Диапазон измерения твердости

Сталь нелегированная, низколегированная, литьевая

HB

75…650

HRC

20…70

HV

75…1000

σв , МПа

370…1740

HRA

60…93

HRB

25…100

HRN15

70…94

HRN30

40…86

HRN45

20…78

HRT15

62…93

HRT30

15…82

HRT45

10…72

HS

20…100

Инструментальная сталь*

HV

80…900

HRC

20…70

Высокопрочный чугун*

HB

150…400

HV

150…420

HRC

20…42

Алюминиевые сплавы*

HB

20…165

HRB

24…85

Латунь (медно-цинковый сплав)*

HB

40…170

HRB

14…95

Бронза (медно-алюминиевый сплав / медно-оловянный сплав)*

HB

60…300

Низколегированный медный сплав*

HB

45…315

* Наличие требуемых шкал оговаривается при заказе.

Отличительные особенности:

  • возможность записи при поставке во встроенную память преобразователей градуировочных характеристик для проведения измерений твердости следующих групп металлов:
    • оперативность и высокая локальность при измерениях;
    • положение преобразователя относительно горизонта не влияет на измерения;
    • большое число сменных преобразователей и оснасток для контроля изделий разнообразного назначения (от крупногабаритных до малоразмерных сложнопрофильных);
    • малое влияние толщины и массы изделия на результаты измерения;
    • графический индикатор и расширенная клавиатура, построенная по принципу «одна кнопка — одна функция», обеспечивают простоту работы с твердомером;
    • расширенный диапазон рабочих температур;
    • наличие в комплекте преобразователя универсальной насадки (три в одном) для работы на плоских и криволинейных поверхностях;
    • возможность оперативного просмотра статистики в процессе изменений с усреднением и по группам, записанным в память прибора;
    • возможность проведения допускового контроля;
    • подсветка индикатора;
    • возможность записи во встроенной памяти преобразователей индивидуальных калибровок на конкретных образцах продукции;
    • возможность записи результатов измерений в памяти прибора с последующей передачей в IBM PC по каналу USB 2.0 для хранения, статистической обработки и документирования с использованием программы «Constanta-Data».

– сталь нелегированная, низколегированная, литьевая,

– инструментальная сталь,*
– высокопрочный чугун,*
– алюминиевые сплавы,*

– латунь (медно-цинковый сплав),*
– бронза (медно-алюминиевый сплав, медно-оловянный сплав),*
– низколегированный медный сплав.*

Комплект поставки:

Базовый комплект с преобразователем УЗДТ-50H укомплектованным сменными насадками (съемная разборная насадка, со съемной двухсторонней упорной шайбой для работы на плоских изделиях и цилиндрических изделиях различных диаметров)

  • твердомер с преобразователями (число и модификация по выбору заказчика), со съемной разборной насадкой со съемной двухсторонней упорной шайбой для работы на плоских изделиях и цилиндрических изделиях различных диаметров к каждому преобразователю;
  • аккумуляторы ААА — 4 шт.;
  • зарядное устройство;
  • руководство по эксплуатации;
  • методика поверки;
  • диск с программой связи с IBM PC и обработки измерительной информации «Constanta-Data»;
  • кабель связи с компьютером по интерфейсу USB;
  • кейс.

Для проведения калибровки по желанию заказчика твердомер может быть укомплектован мерами твердости второго разряда МТР, МТB, а так же нестандартными мерами твердости.
При измерении твердости деталей малого размера и массы, мы рекомендуем Вам использовать штатив.

Работает со сменными преобразователями:
УЗДТ-50Н;
УЗДТ-10Н;
УЗДТ-100Н.

Так же возможна работа со сменными преобразователями D, D+15, DC, С, G по отдельному согласованию.

Дополнительно может быть поставлен «Наручный поворотный держатель НПД-1».
