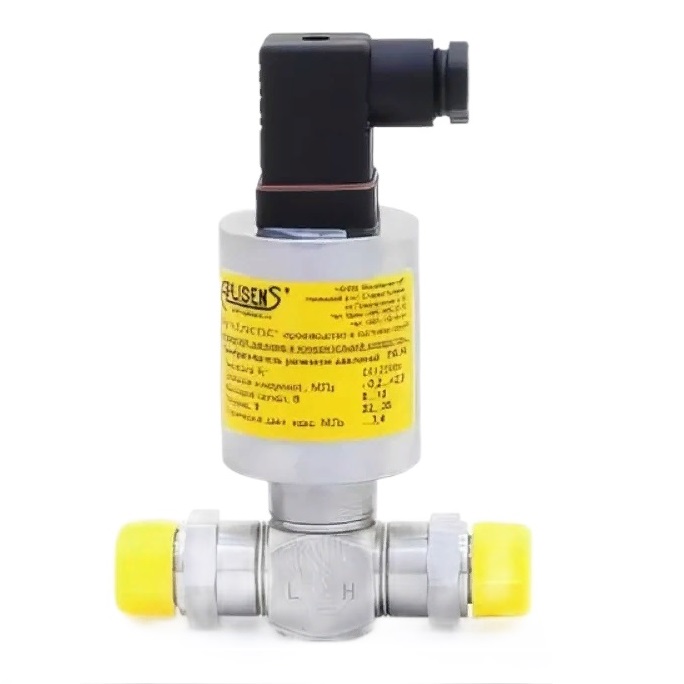

PR-50, PR-54 Преобразователь разности давления измерительный

Рубрики: ,

Описание

ПРЕОБРАЗОВАТЕЛЬ РАЗНОСТИ ДАВЛЕНИЙ PR-50, PR-54
PR-54 PR-54

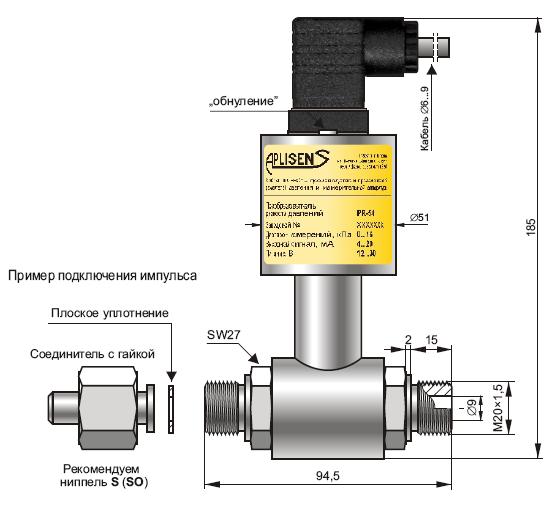

PR-54 с присоединительным устройством типа P
(для подвода импульсных трубок)
Любая ширина диапазона измерений от 1,6 кПа до 200 кПа
Предельно допускаемое рабочее статистическое давление 4 МПа

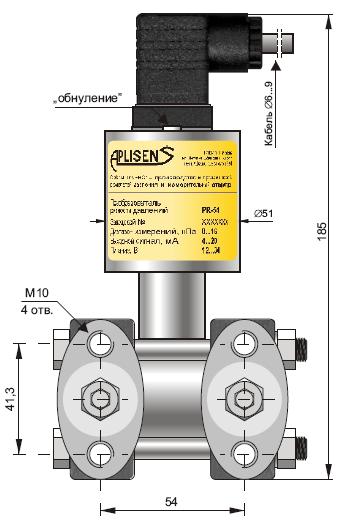

 PR-54 с присоединительным устройством типа С
(для монтажа с вентильным блоком)
Любая ширина диапазона измерений от 1,6 кПа до 200 кПа
Предельно допускаемое рабочее статистическое давление 25 или 40 МПа

ОПИСАНИЕ
•  Любая ширина диапазона измерений от (0 &pide; 1,6) кПа до (0 &pide; 200) кПа
•  Любой стандарт выходного сигнала
•  Разделительные мембраны со сплава Нastelloy C276

ПРЕДНАЗНАЧЕНИЕ
Преобразователь PR-54 предназначен для измерений разности давлений газов, паров и жидкостей. Измерительным элементом является пьезорезистивная монолитная кремниевая структура, встроенная в приёмник давлений, отделенный от измеряемой среды разделительными мембранами и заполненный специальной жидкостью.

СХЕМЫ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

PR-54

КОНСТРУКЦИЯ
Конструкция приёмника гарантирует устойчивость преобразователя к ударным воздействиям измеряемым давлением и к перегрузке по давлению до предельно допустимого статического давления 25 или 40 МПа. Электронная схема находится в корпусе со степенью защиты IP 54. Электрическое подсоединение осуществляется посредством штепсельного разъёма DIN 43650.

НАСТРОЙКА И КАЛИБРОВКА
Пользователь с помощью потенциометров имеет возможность корректировки „нуля” и диапазона в пределах до 10% без взаимодействия настроек. Доступ к внешней регулировке „нуля” находится под резиновой пробкой в верхней части корпуса преобразователя. Калибровка ширины диапазона возможна только после снятия корпуса.

МОНТАЖ
Учитывая небольшую массу, преобразователь с присоединительным устройством типа Р монтируется непосредственно на импульсных трубках. Преобразователь с присоединительным устройством типа С, целесообразно монтировать с вентильным блоком. Производитель рекомендует использовать вентильные блоки серии VM-3 и VM-5.
Применение трёх- или пятиходовых вентильных блоков позволяет проводить „обнуление” преобразователей на объекте и в момент обслуживания импульсных трасс (дренирование, продувка).
С целью измерения уровней жидкостей в закрытых резервуарах, требующих специальных разделительных устройств (химическая, сахарная промышленность и т. п.), преобразователь может быть оснащен одним из разделителей
Монтажное оборудование и полный выбор разделителей подробно описаны в других разделах каталога.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Любая ширина диапазона измерений от (0 &pide; 1,6) кПа до (0 &pide; 200) кПа


Диапазон возможной настройки

  Ширина измерительного диапазона
(0 &pide; 10) кПа от (0 &pide; 100) кПа до (0 &pide; 200) кПа
Допускаемое статическое давление 25 или 40 МПа (4 МПа для присоединительного устройства типа P)
Допускаемая перегрузка до предельно допустимого статического давления
Предел допускаемой приведеной погрешности ±0,4% ±0,2%
Дополнительная погрешность, вызванная изменением температуры окружающей среды как правило 0,3% / 10ºС
          макс. 0,4% / 10ºС
 как правило 0,2% / 10ºС
          макс. 0,3% / 10ºС
Уход “нуля” под воздействием статического давления* 0,1% / 1 МПа

* – уход нуля может быть скорректирован путем “обнуления” преобразователя в условиях воздействия статического давления.

Гистерезис, повторяемость 0,05%
Диапазон термокомпенсации
 -10 &pide; 70 ºС
Диапазон температур окружающей среды -40 &pide; 80 ºС (-25 &pide; 80 ºС для присоединения типа C)
Диапазон температур среды измерения -40 &pide; 120 ºС – (непосредственное измерение).
свыше 120 ºС – измерение с использованием мембранного разделителя, радиатора или импульсной трубки.
ЗАМЕЧАНИЕ: не допускать замерзания среды измерения в импульсной трубк или вблизи штуцера преобразователя.
Выходной сигнал 4 &pide; 20 мА (2-х проводная линия связи)
0 &pide; 5 мА (3-х проводная линия связи)
0 &pide; 20 мА (3-х проводная линия связи)
0 &pide; 10 В (3-х проводная линия связи)
Напряжение питания, В 12 &pide; 36 (2-х проводная линия связи)
22 &pide; 36 (3-х проводная линия связи)
Приведенная погрешность от влияния изменения напряжения питания 0,005% / В
Материал штуцеров (типа P) 00H17N14M2 (316 Lss)
Материал мембран Hastelloy (C276)
Материал фланцов (типа С) 00H17N14M2 (316 Lss)
Материал корпуса 0H18N9 (304ss)
Степень защиты корпуса IP 54
Активное сопротивление нагрузки для выхода 4…20 мА определяется по формуле PR-54


Специальные исполнения
•  40 МПа -допускаемое статическое давление 40 МПа

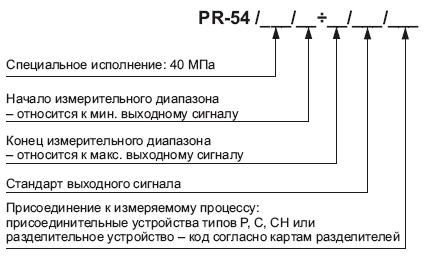

ОФОРМЛЕНИЕ ЗАКАЗА

PR-54

Пример: Преобразователь разности давлений PR-54 / диапазон 0 &pide; 16 кПа / выходной сигнал 4 &pide; 20 мА обратного преобразования / Фланцевый цилиндрический разделитель DN80, длина цилиндра 100 мм.

PR-54 / 16 &pide; 0 кПа / 4 &pide; 20 мА / S-T – DN80 / T = 100 мм
