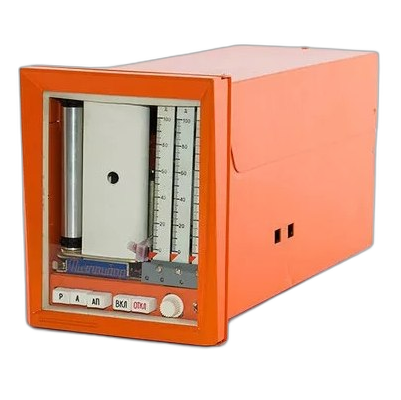

ФК0071, ФК0072 Станции управления

Описание

Краткая информация:

ТУ 4217-001-37185268-2012

ОКП 4217 81

Сертификат СИ RU.C.30.011.A. №49953

   Станции ФК 0071 и ФК 0072 работают совместно с пневматическими датчиками, регуляторами и другими устройствами, выдающими или воспринимающими унифицированные аналоговые сигналы в пределах от 20 до 100 кПа (от 0,2 до 1,0 кгс/см2).

   Станция предназначена для управления контуром регулирования, переключения режимов управления (автоматическое, ручное, программное), формирования задания регулятору от встроенного или передачи сигнала от программного задатчика, измерения и показания на шкалах давлений задания, регулируемого параметра и давления в линии исполнительного механизма (ИМ), записи значений регулируемого параметра на диаграммной ленте (ФК0071).

Технические данные:

   Диапазон изменения входных и выходных аналоговых сигна-лов составляет 20-100 кПа (0,2 – 1,0 гс/см2).

   Давление задатчика изменяется в пределах 20 – 100 кПа (0,2 – 1,0 кгс/см2).

   Питание станции осуществляется осушенным и очищенным от пыли и масла воздухом давлением (140 ± 14) кПа (1,4 ± 0,14 кгс/см2) через фильтр и стабилизатор.

   Класс загрязненности сжатого воздуха питания 0 и 1 по ГОСТ 17433-60.

   Предел допускаемой основной погрешности показаний для peгулируемого параметра и задания ± 0,6 %, для показания значения давления на исполнительном механизме ± 1,0 %.

   Для расходных шкал нижний предел измерений составляет 30% верхнего предела измерений.

   Станции выпускаются с линейными шкалами 0 – 100 для регулируемого параметра и задания и со шкалой 20 – 100 кПа (0,2 – 1,0 кгс/см2 по заказу потребителя) для показания значения давления на исполнительном механизме.
