П-КАП Пневмоклапан предохранительный

Рубрики: ,

Описание

ОПИСАНИЕ
Предохранительные пневмоклапаны предназначены для автоматического сброса сжатого воздуха из замкнутого объема в атмосферу при повышении давления сверхустановленного и применяются для предохранения пневмосистем от перегрузки.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметры Данные
П-КАП16-1 П-КАП16-2 П-КАП16-3 П-КАП25-1 П-КАП25-2 П-КАП25-3
1. Условный проход, мм 16 25
2. Номинальное давление, МПа 0,4 0,63 1,0 0,4 0,63 1,0
3. Диапазон настройки давления, МПа 0,2…0,5 0,5…0,7 0,7…1,0 0,2…0,5 0,5…0,7 0,7…1,0
4. Превышение давления над давлением настройки, при котором открывается клапан, не более 15% давления настройки
5. Снижение давления по сравнению с давлением настройки, при котором закрывается клапан, не более 10% давления настройки
6. Масса, кг 0,2 0,45
7. Номинальный расход воздуха через клапан, м³/мин 2,0 2,6 3,6 4,6 6,5 9,0

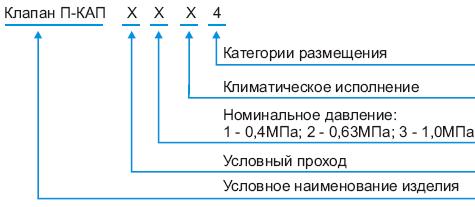

ОФОРМЛЕНИЕ ЗАКАЗА

 P_KAP
