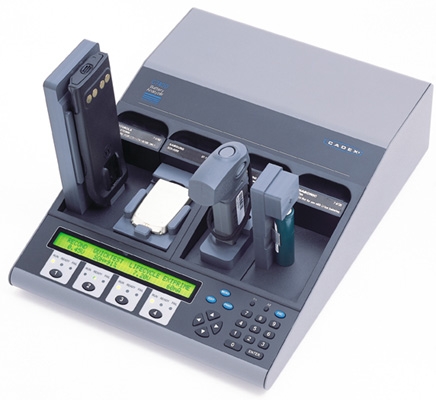

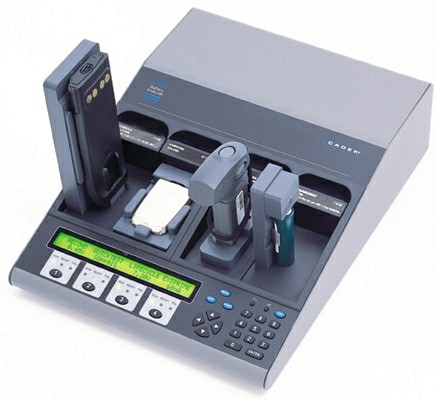

CADEX C7400ER 4-х местный анализатор аккумуляторов ( расширенная версия)

Описание

Cadex C7400ER Расширенная версия 4-х местный анализатор с повышенной выходной мощностью: характеристики и описание

    Серия анализаторов аккумуляторов Cadex C7000 является основной линейкой приборов фирмы Cadex. Анализаторы Cadex С7000 по праву считаются самыми надёжными приборами среди подобных. По богатству функциональных возможностей они так же давно и уверенно занимают лидирующую позицию среди аналогичного оборудования.

Анализаторы аккумуляторных батарей серии Cadex C7000: Cadex С7200 и Cadex С7400 предназначены для проведения всестороннего обслуживания аккумуляторных батарей (АКБ) ними заключается только в том, что С7200 одновременно обслуживает два аккумулятора, а С7400 – четыре.

Под обслуживанием понимается комплекс мер, направленных на поддержание парка АКБ в рабочем состоянии и достижения максимальной эффективности их работы. Весь комплекс мер по обслуживанию АКБ можно условно разбить на несколько задач:

• Осуществление входного контроля закупаемых АКБ, на предмет соответствия спецификации.
• Подготовка новых АКБ к эксплуатации.
• Периодическая оценка состояния парка АКБ на предмет выявления слабых и дефектных (под слабыми понимаются АКБ, потерявшие часть емкости из за эффекта памяти).
• Периодическая тренировка аккумуляторов, находящихся в использовании, для устранения эффекта памяти.
• Специальные меры по восстановлению АКБ, емкость которых не может быть восстановлена тренировкой.
• Своевременное изъятие из эксплуатации дефектных АКБ, продолжение работы которых может привести к отказам аппаратуры и нештатным ситуациям.

Как правило, необходимость приобретения анализатора аккумуляторов возникает в трех основных случаях:

1. Предприятие занимается производством аккумуляторов для мобильной техники. В таком случае задача анализатора аккумуляторов – осуществление входного контроля аккумуляторных ячеек, поступающих от производителя и выходного контроля готовой продукции.
2. Предприятие осуществляет сервис абонентов сотовой связи. При этом возникает проблема аргументированного ответа на претензии клиентов к аккумуляторам, а также предоставление услуг по восстановлению и тестированию аккумуляторов.
3. Предприятие имеет свой парк аккумуляторов для мобильной техники. В данном случае с помощью анализатора аккусуляторов решается задача минимизации затрат на закупку новых аккумуляторов, путем максимального увеличения срока эксплуатации батарейного парка, а также периодическое тестирование, с целью своевременного определения некачественных аккумуляторов.

В памяти анализатора Cadex C7000 хранятся более десяти программ, каждая из которых решает ту или иную задачу обслуживания аккумуляторов, например, оценку состояния, тренировку или восстановление. На дисплее прибора отражаются в реальном масштабе времени параметры обслуживания: зарядный или разрядный ток, напряжение аккумулятора, его температура и внутреннее сопротивление. Если в процессе обслуживания будет обнаружена какая-либо аномалия, это тоже будет отражено на дисплее в виде аварийных сообщений или предупреждений.

После завершения работы программы, на экран анализатора выводится полная информация о результатах обслуживания. Это изначальная и финальная ёмкость аккумулятора, результаты измерения внутреннего сопротивления, напряжение на аккумуляторе, коды ошибок (в случае неисправности аккумулятора).

Поскольку некоторые программы, например, тест на саморазряд, имеют достаточно продолжительное время работы (до 3-х суток), то анализаторы Cadex C7000 разработаны для круглосуточной автономной работы. На случай сбоя электропитания, у приборов предусмотрена внутренняя энергонезависимая память, в которой хранится вся оперативная информация. При сбое электропитания информация не теряется и при восстановлении напряжения в сети, анализатор продолжает выполнение прерванных программ.

Внимание: для работы анализаторов серии Cadex С7ххх необходимы адаптеры!



Анализаторы аккумуляторов	Cadex C7400ER
Количество независимых станций	4
Диапазон напряжений аккумуляторов	1.2 до 36В (28.8В для никелевых)
Ток заряда/разряда	100мА до 6А с шагом 25мА (на адаптерах, допускающих ток 6А)
	Если попытаться установить ток заряда/разряда больше допустимого, то он будет автоматически отмасштабирован прибором до допустимого значения.
Максимальная мощность в режиме заряда	75Вт на станцию; 170Вт общая
Максимальная мощность в режиме разряда	75Вт на станцию; 200Вт общая
Распределение мощности	При перегрузке прибора по мощности, часть станций будет находиться в режиме ожидания. При высвобождении резерва мощности обслуживание на них начинается автоматически.
Напряжение питания	100 до 120 / 200 до 240В AC, 50-60Гц; 4A Макс.
Типы химии обслуживаемых аккумуляторов	Литий-ион, никель-металл-гидрид, никель-кадмий, кислотные
Методы заряда	Литий-ион и кислотные: постоянное напряжение с ограничением тока. Никель: постоянный ток с реверсивной нагрузкой. Возможны тонкие настройки режима заряда. Автоматическое определение окончания заряда. Контроль температуры.
Метод разряда.	Разряд постоянным током до порогового напряжения.
Аккумуляторные адаптеры	Универсальные адаптеры и адаптеры под конкретные модели аккумуляторов. В памяти адаптеров хранятся параметры аккумуляторов, необходимые для корректной работы программ анализатора. Каждый адаптер содержит 10 наборов параметров. Перепрограммирование адаптеров возможно через меню анализатора. Каждый адаптер снабщён термодатчиком.
Программы обслуживания	18 программ, сгруппированных по трём категориям: основные, дополнительные и пользовательские. Обслуживание аккумуляторов возможно в автоматическом и ручном режимах.
Безопасность	Уровень 1 – Защита отключена, полный доступ к настройкам и программированию (установка по умолчанию).
	Уровень 2 – Защита паролем от программирования и редактирования. Свободный выбор С-кодов и опций отображения.
	Уровень 3 – Защита паролем от изменения настроек и режимов прибора.
Дисплей	ЖК-экран 2×40 символов. Подсветка. Светодиодные индикаторы на каждую станцию: “Программа работает”, “Программа успешно завершена”, “Ошибка”.
Защита от сбоев питания	Сохранение всех данный в случае отключения питания и возобновление обслуживания при его восстановлении. Запоминание времени пропадания и восстановления питания.
Порты данных	Интерфейсы RS-232 и USB.
Пропускная способность:
QuickTest™	60-80 аккумуляторов в час
Полное обслуживание	Парк из 160 аккумуляторов
	Под полным обслуживанием подразумевается ежемесячное профилактичкеское тестирование аккумуляторов программой Auto. Анализатор способен обслуживать две партии аккумуляторов в течение 24-х часов 20 дней в месяц.
Массогабаритные показатели
Длина	391 мм
Ширина	280 мм
Высота	107 мм
Вес	5.5 кг
Параметры окружающей среды	Рабочая температура от 5C до 35C
	Температура хранения от -20C до 70C
Внутреннее ПО	Обновляемое посредством BatteryShop™
Гарантия	24 месяца со дня покупки



Автоматические программы обслуживания позволяют решать все задачи, связанные с тестированием и обслуживанием аккумуляторов.

18 программ обслуживания сгруппированы по классам: Основные (Basic), Дополнительные (Advanced) и Пользовательские (Custom).

Основные программы
• Auto – Тренирует аккумуляторы и запускает программу восстановления в случае, если требуемая ёмкость не может быть достигнута тренировкой. Предназначена ля борьбы с эффектом памяти в аккумуляторах на базе никеля
• Charge – Программа быстрого заряда аккумуляторов.
• Prime – Подготавливает аккумуляторы к эксплуатации, производя несколько циклов заряд/разряд до достижения аккумулятором максимальной ёмкости.
• QuickSort™ – Сортировка литиевых аккумуляторов по группам «Хорошие», «Средние» и «Негодные к эксплуатации».

Дополнительные программы
• Self-Discharge – Определяет интенсивность саморазряда аккумулятора.
• Life Cycle – Подсчитывает количество циклов заряд/разряд до того момента, пока емкость аккумулятора не понизится до указанного предельного значения.
• Discharge Only – Разряд аккумулятора. Проверка остаточной ёмкости аккумуляторов, подготовка аккумуляторов к хранению, проверка качества зарядных устройств.
• Extended Prime – Производит заряд малым током в течение 16-ти часов, работает аналогично программе Prime. Предназначена для ввода в эксплуатацию аккумуляторов длительного складского хранения.
• OhmTest – Измеряет внутреннее сопротивление аккумулятора в течение 6-ти секунд.
• Runtime – Эмулирует работу аккумулятора в реальных условиях чередуя различные токи потребления в течение различных интервалов времени.
• Boost – Восстанавливает аккумуляторы, подвергшиеся глубокому разряду и определяемые, как неработоспособные.
• QuickTest™ – Определяет состояние аккумулятора за 3 минуты. Выходным параметром является интегральная оценка степени работоспособности аккумулятора. Для работы программы необходима предварительно созданная матрица поведения.
• Q-Learn – Записывает оценочную матрицу поведения аккумулятора, необходимую для работы программы QuickTest™. Для работы программы Q-Learn нужен заведомо работоспособный аккумулятор с хорошими параметрами. Время работы программы 3-5 минут. Быстрота работы программы принесена в жертву точности.
• Learn – Создаёт матрицу поведения аккумулятора, необходимую для работы программы QuickTest™. Для работы необходимо несколько аккумуляторов разной степени работоспособности. Время работы программы с одним аккумулятором – 3-8 часов.

Пользовательские программы
Четыре программы могут быть самостоятельно написаны пользователем под свои нужды. Программирование осуществляется с клавиатуры прибора и сложности не представляет. Однако, для самостоятельного создания программ необходимо иметь представление о работе с аккумуляторами.
