ZEN-MM21-11 Мультиметр цифровой портативный

Рубрики: ,

Описание

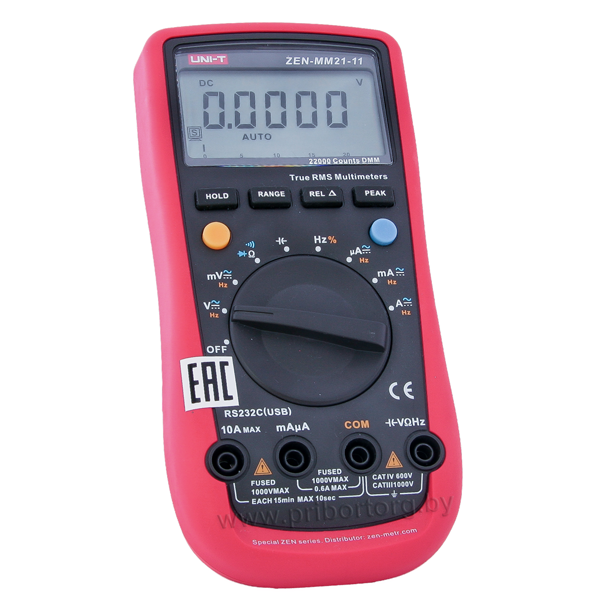

Мультиметр цифровой ZEN-MM21-11

Мультиметр цифровой ZEN-MM21-11



Мультиметр цифровой ZEN-MM21-11 это многофункциональное устройство, обеспечивающее вывод таких важных электрических параметров как постоянное и переменное напряжение, ток, емкость, частота. Прибор выполняет ряд дополнительных функций – это проверка диодов, прозвонка соединений и возможность записи максимальных и минимальных значений.

Прибор состоит из пластикового корпуса с кнопками управления и круглым поворотным переключателем, жидкокристаллического индикатора, разъемов для подключения пары щупов и USB-кабеля. Дисплей имеет высокое разрешение с 46 сегментами.

В качестве источника энергопотребления измерительного устройства выступает стандартная батарея с напряжением в 9 В, которая подлежит замене при истечении ее срока действия и отображении на экране индикатора полной разрядки.

Для проведения измерений необходимо вручную или с помощью автоматического режима выбрать допустимые диапазоны для каждой электрической величины.

Мультиметр имеет надежную изоляцию и соответствует стандартам по безопасной работе с электрическими приборами, при условии эксплуатации согласно инструкции и соблюдении техники безопасности.

Назначение и область применения

Мультиметр цифровой ZEN-MM21-11 специально разработан для специалистов в области радиоэлектроники, энергетики, электротехники и т.д.

Особенности прибора

  1. Измерения постоянного и переменного тока;
  2. Измерения постоянного и переменного напряжения;
  3. Измерения емкости и сопротивления;
  4. Измерения частоты;
  5. Тестирование диодов;
  6. Прозвонка соединений;
  7. Режим относительных измерений;
  8. Ручное и автоматическое переключение диапазонов измерения;
  9. Режим записи Pmax/Pmin значений;
  10. Режим удерживания данных;
  11. Возможность подключения к ПК посредством RS-232;
  12. Измерение истинных среднеквадратичных значений True RMS:
  13. Высокое входное сопротивление в 3ГОм при измерении малых напряжений;
  14. Вывод данных на дисплей.

Технические характеристики мультиметра ZEN-MM21-11

Измерение переменного напряжения

Диапазон Разрешение Точность Сопротивление на входе Фиксированное напряжение на входе
45~1КГц >1КГц~10КГц
220 мВ 0,01 мВ ±(1% +10) ±(1,5% +50) Около >3000 МОм 1000 В rms
2,2 В 0,0001 В ±(0,8% +10) ±(1,2% +50)
22 В 0,001 В Около 10 МОм
220 В 0,01 В ±(2% +50)
1000 В 0,1 В ±(1,2% +10) ±(3% +50)

Примечание:

  • Среднеквадратическое значение (true rms) применимо от 10% до 100%;
  • Коэффициент пика нагрузки может достигать 3,0, за исключением 1000 В, в данном случае он будет составлять 1,5;
  • Остаточные данные на экране из 10 цифр, в случае если закорочены измерительные щупы не повлияли на заявленную в таблицах погрешность.

Измерение постоянного тока

Диапазон Разрешение Точность Защита от перегрузок
220 мкА 0,01 мкА ±(0,5%+10) Предохранитель 1:F600mA H 1000V Ø6,35 х 31,8 мм
2200 мкА 1 мкА
22 мА 0,001 А
220 мА 0,01мА
10 А 0,001 А ±(1,2%+50) Предохранитель 2:F10A H 1000V Ø10,3 х 38,1 мм

Примечание:

  • При ≤ 5А возможно проведение измерений без перерывов;
  • При > 5А измерение в течение 10 секунд с интервалом более 15 минут.

Измерение переменного тока

Диапазон Разрешение Точность Защита от перегрузок
45~1кГц >1кГц~10кГц
220 мкА 0,01 мкА ±(0,8%+10) ±(1,2%+50) Предохранитель 1:F600mA H 1000V Ø6,35 х 31,8 мм
2200 мкА 0,1 мкА
22 мА 0,001 мА ±(1,2%+10) ±(1,5%+50)
220 мА 0,01 мА
10 А  0,001 А ±(1,5%+10) 1кГц~5кГц
±(2,0%+50)		 Предохранитель 2:F10A H 1000V Ø10,3 х 38,1 мм

Примечание:

  • Среднеквадратическое значение (true rms) применимо от 10% до 100%;
  • При ≤ 5А возможно проведение измерений без перерывов;
  • При > 5А измерение в течение 10 секунд с интервалом более 15 минут.

Измерение сопротивления

Диапазон Разрешение Точность Защита от перегрузок
220 Ом 0,01 Ом ±(0,5%+10) 1000 В rms
2,2 кОм 0,0001 кОм
22 кОм 0,001 кОм
220 кОм 0,01 кОм
2,2 МОм 0,0001 МОм ±(0,8%+10)
22 МОм 0,001 МОм ±(1,5%+10)
220 МОм 0,01 МОм ±(3,0%+50)

Примечание:

  • При проведении измерений ниже 2 кОм, для обеспечения точности измерений применяйте функцию REL.

Измерение постоянного напряжения

Диапазон Разрешение Точность Сопротивление на входе Защита от перегрузок
220 мВ 0,01 мВ ±(0,1%+5) Около >3000 МОм 1000 В rms
2,2 В 0,0001 В ±(0,1%+2) Около 10 МОм
22 В 0,001 В
220 В 0,01 В
1000 В 0,1 В ±(0,1%+5)

Измерение частоты

Диапазон Максимальное разрешение Точность Защита от перегрузок
10 Гц – 220 МГц 0,001 Гц ±(0,01%+5) 1000 В постоян./перемен. тока

Измерение емкости

Диапазон Разрешение Точность Защита от перегрузок
22 нФ 0,001 нФ ±(3%+5) 1000 В rms
220 нФ 0,01 нФ
2,2 мкФ 0,0001 мкФ
22 мкФ 0,001 мкФ
220 мкФ 0,01 мкФ ±(4%+5)
2,2 мФ 0,0001 мФ
22 мФ 0,001 мФ Не определено
220 мФ 0,01 мФ

Примечание:

  • При разомкнутой цепи остаточные данные на экране около 50 нФ. Для обеспечения точности небольших измерений применяйте функцию REL.

Общие технические характеристики

Наименование характеристики Значение характеристики
Предохранитель для гнезда 10А 10A H 1000V 10,3 x 38,8 мм
Предохранитель для гнезда μAmA 600mA H 1000V 6,35 x 31,8 мм
Разрешение дисплея Максимальное значение 22000, шкала, 46 сегментов
Скорость измерений Обновление 2-3 раза в секунду
Выбор диапазонов измерений Автоматический или ручной
Источник питания 9В типа NEDA 1604, 6F22 или 006P
Диапазон рабочих температур От 0°С до +40°С
Диапазон температур хранения От -10°С до +50°С
Относительная влажность ≤75% при температуре от 0°С до +30°С
≤50% при температуре от +30°С до +40°С
Воздействие электромагнитного поля Показатели неверны при воздействии, при исчезновении такого поля становятся верными
Габаритные размеры 180 х 87 х 47 мм
Вес 370 г (с батареей)
