UTB-TREND 722-100-6

Рубрики: ,

Описание

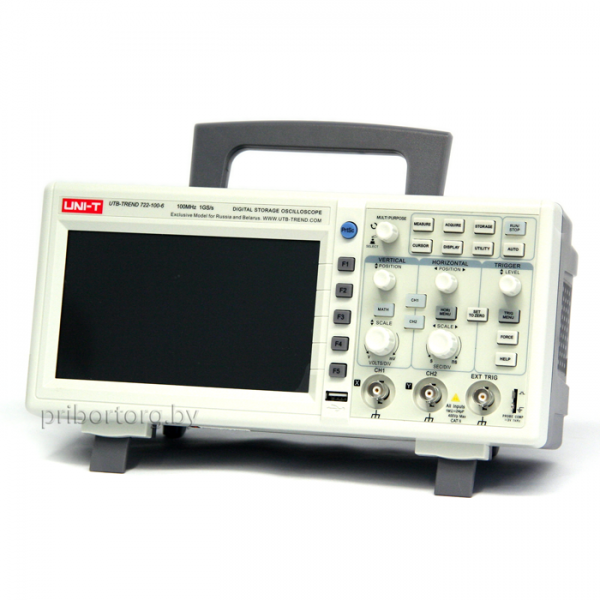

Цифровой осциллограф UTB-TREND 722-100-6

Цифровой осциллограф UTB-TREND 722-100-6



Двухканальный цифровой осциллограф UTB-TREND 722-100-6 — настольная модель осциллографа, выпускаемая компанией UNI-Trend Group Limited, с полосой пропускания 100 МГц, частотой дискретизации 1 Гвыб/с и временем нарастания сигнала менее 3,5 нс.

Особенности прибора

  1.  Удобная и простая в использовании лицевая панель, где оптимально упорядочены кнопки управления. Пользователю не придется тратить много времени на изучение прибора, т.к. его дизайн разработан на основе традиционных приборов данного типа.
  2. Внутренняя память для сохранения настроек панели управления и осциллограмм (в том числе в формате bitmap), что позволяет воспроизводить на компьютере осциллограмму и анализировать ее.
  3. Большой цветной LCD дисплей с диагональю 7″ и разрешением 800×480 пикселей, что делает прибор удобным в работе.
  4. 3 режима запуска — по фронту, по длительности импульса и по чередованию сигналов. Осциллограф оснащен встроенным  USB разъемом для подключения к внешним устройствам.

Область применения

Цифровой двухканальный осциллограф UTB-TREND 722-100-6 найдет свое применение, в таких отраслях промышленности как радиоэлектроника, машиностроение, диагностика автотранспорта, приборостроение, изготовление и обслуживание коммутационного оборудования, а так же в исследовательских и испытательных лабораториях для исследования параметров электрических  сигналов.



Двухканальный цифровой осциллограф UTB-TREND 722-100-6 — настольная модель осциллографа, выпускаемая компанией UNI-Trend Group Limited, с полосой пропускания 100 МГц, частотой дискретизации 1 Гвыб/с и временем нарастания сигнала менее 3,5 нс.

Особенности прибора

  1.  Удобная и простая в использовании лицевая панель, где оптимально упорядочены кнопки управления. Пользователю не придется тратить много времени на изучение прибора, т.к. его дизайн разработан на основе традиционных приборов данного типа.
  2. Внутренняя память для сохранения настроек панели управления и осциллограмм (в том числе в формате bitmap), что позволяет воспроизводить на компьютере осциллограмму и анализировать ее.
  3. Большой цветной LCD дисплей с диагональю 7″ и разрешением 800×480 пикселей, что делает прибор удобным в работе.
  4. 3 режима запуска — по фронту, по длительности импульса и по чередованию сигналов. Осциллограф оснащен встроенным  USB разъемом для подключения к внешним устройствам.

Область применения

Цифровой двухканальный осциллограф UTB-TREND 722-100-6 найдет свое применение, в таких отраслях промышленности как радиоэлектроника, машиностроение, диагностика автотранспорта, приборостроение, изготовление и обслуживание коммутационного оборудования, а так же в исследовательских и испытательных лабораториях для исследования параметров электрических  сигналов.

Технические характеристики осциллографа UTB-TREND 722-100-6

Параметр Значение
Полоса пропускания 100 Мгц
Количество каналов 2
Частота дискретизации 1 Гвыб/с
Время нарастания сигнала ≤ 3,5 нс
Максимальный объем памяти 25 тыс. точек
Скорость захвата осциллограмм ≥ 2000 осциллограмм в секунду
Коэффициент отклонения 1 мВ/дел — 20 В/дел
Коэффициент развертки 2 нс/дел — 50 с/дел
Сохранение Настройки, осциллограммы,
осциллограммы в формате Bitmap
Режимы запуска (синхронизация) по фронту, по длительности импульса,
по чередованию сигналов
Интерфейсы USB OTG
Дисплей 7″, цветной TFT LCD, 800 × 480 пикс.
Питание 100-240 В, 45-440Гц, САТ II
Цвет Белый и серый
Масса 2,2 кг (без упаковки)
Размеры 306 мм x 147 мм x 122 мм
Стандартный комплект Пробник (переключаемый 1х1 1х10) х 2 шт.,
кабель USB, кабель питания, инструкция
по эксплуатации, программное обеспечение.
