Осциллографы ScopeMeter Fluke серия 120: Fluke 123, Fluke 124, Fluke 125

Рубрики: ,

Описание

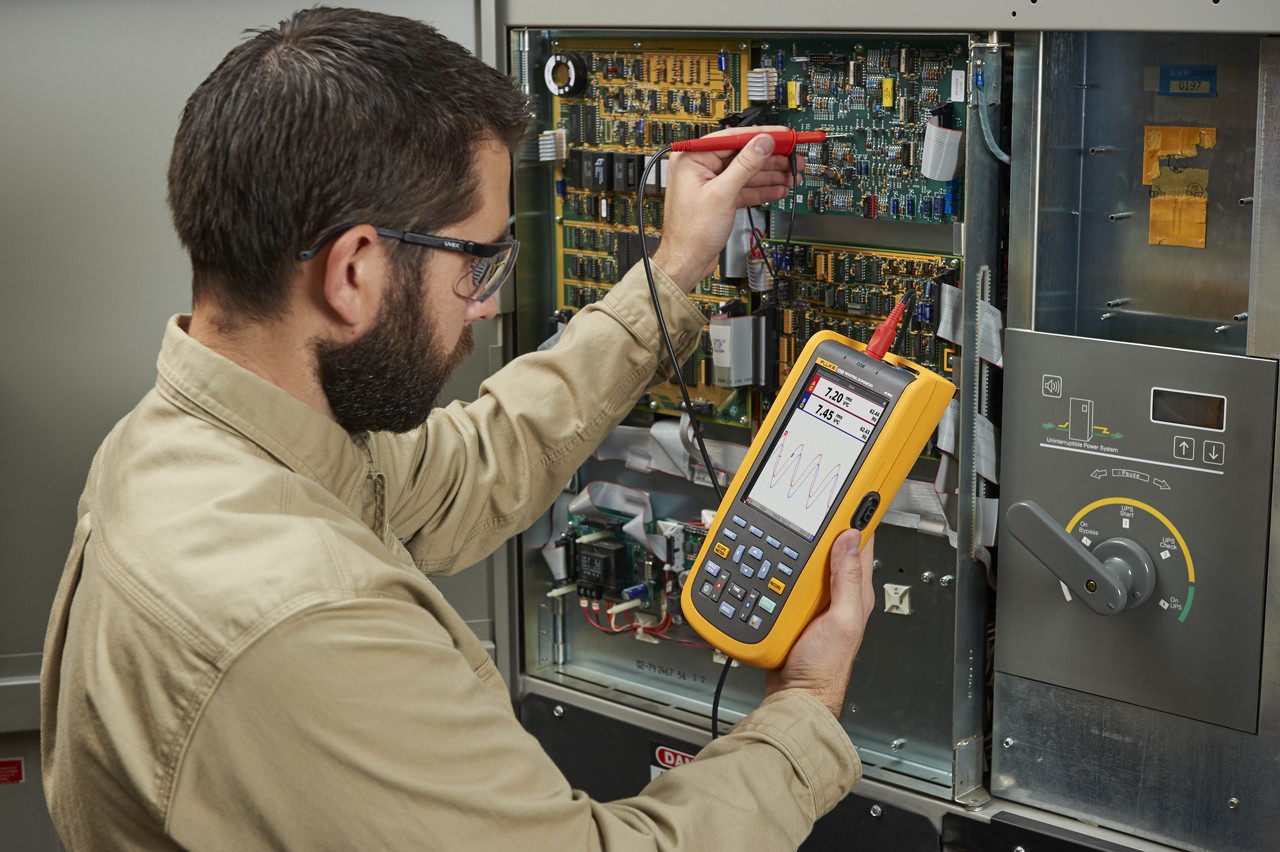

Осциллограф SkopeMeter Fluke серия 120



Компактный осциллограф-мультиметр ScopeMeter® серии 120 — это прочное устройство для поиска неисправностей и проведения технического обслуживания электрического и электромеханического оборудования. Это поистине универсальный испытательный инструмент, объединяющий осциллограф, мультиметр и высокоскоростной регистратор в одном удобном приборе. Программное обеспечение осциллографа-мультиметра серии 120B Series также включает в себя мобильное приложение Fluke Connect® и FlukeView® для обеспечения дальнейшего сотрудничества, анализа данных и архивирования критически важной диагностической информации.

Особенности и преимущества:

Инновационные функции промышленных измерительных приборов ScopeMeter серии 120B позволяют техническим специалистам ускорить поиск и устранение неисправностей, а также получать необходимые данные для поддержания производительности и функционирования систем. Приборы обеспечивают отображение формы сигнала с использованием технологии автоматической синхронизации Connect-and-View™, а также автоматический просмотр соответствующих численных измерений с помощью технологии Fluke IntellaSet™, при этом ручная настройка измерений не требуется. Функция обнаружения событий регистратора позволяет сохранить и зарегистрировать труднонаходимые перемежающиеся события для последующего просмотра и анализа.

  • Цифровой осциллограф и мультиметр с двумя входами
  • Полоса пропускания осциллографа — 40 МГц или 20 МГц
  • Два цифровых мультиметра с разрешением 5000 единиц, измеряющих истинные среднеквадратичные значения
  • Удобная функция автоматической синхронизации Connect-and-View™ для автоматической работы
  • Технология IntellaSet™ обеспечивает автоматическую и интеллектуальную настройку цифрового вывода в соответствии с измеренным сигналом.
  • Регистратор формы волны и показаний прибора с двумя входами для отслеживания тенденций данных за длительные периоды
  • Функция обнаружения событий регистратора обеспечивает сохранение труднонаходимых перемежающихся сигналов на повторяющихся формах сигналов до 4 кГц.
  • Экранированные измерительные щупы для осциллографа, а также для измерения сопротивления и проверки целостности цепи
  • Замеры измерителей сопротивления, электропроводности, силы тока и емкости
  • Измерения мощности (Вт, ВА, ВАР, коэффициент мощности, коэффициент реактивной мощности, Гц)
  • Гармоники напряжения, тока и мощности
  • Проверка промышленных сетей по эталонным уровням путем тестирования на физическом уровне BusHealth
  • Сохранение или вызов из памяти данных и установок приборов
  • Хранение установок приборов, заданных тестовой последовательностью, для проведения планового технического обслуживания или наиболее часто используемых процедур проверок.
  • Внешний оптически изолированный USB-интерфейс для передачи, архивирования и анализа данных осциллографа или измерителя
  • Дополнительный WiFi-адаптер, подсоединенный к внутреннему USB-порту, для беспроводной передачи данных на ПК, ноутбук или мобильное приложение Fluke Connect®*
  • Программное обеспечение FlukeView® ScopeMeter® для Windows®
  • Прочная конструкция, выдерживающая вибрации 3g, удары 30g, с уровнем защиты IP51 согласно стандарту EN/IEC60529
  • Наивысший рейтинг безопасности в отрасли: класс безопасности входов 600 В CAT IV
  • Литий-ионная аккумуляторная батарея, время работы — 7 часов (с учетом времени зарядки 4 часа)

Таблица сравнения характеристик изделий Fluke 123B Fluke 124B Fluke 125B
Функции
Полнофункциональный осциллограф и измеритель с двумя входами • • •
Полоса пропускания осциллографа, МГц =”20″ =”40″ =”40″
Регистратор мультиметра и осциллографа • • •
Осциллограф, измерения с помощью курсоров   • •
Измерения мощности и гармоник сигналов     •
Проверка состояния шины     •
Принадлежности, входящие в комплект поставки
Датчик для измерения напряжения с коэффициентом ослабления 10:1   • •
i400s Токовые клещи переменного тока     •

Спецификации

Режим осциллографа
Вертикально
Частотная характеристика — подключение по постоянному току Без датчиков и измерительных проводов (с адаптером BB120) 123B: по постоянному току и до 20 МГц (–3 дБ)
124B и 125B: по постоянному току и до 40 МГц (–3 дБ)
С экранированными измерительными проводами STL120-IV 1:1 По постоянному току и до 12,5 МГц (–3 дБ) / по постоянному току и до 20 МГц (–6 дБ)
С датчиком VP41 10:1: 123B: по постоянному току и до 20 МГц (–3 дБ)
124B и 125B: по постоянному току и до 40 МГц (–3 дБ)
Частотная характеристика — подключение по переменному току (спад по нижним частотам) Без датчиков и измерительных проводов < 10 Гц (–3 дБ)
С экранированными измерительными проводами STL120-IV 1:1 < 10 Гц (–3 дБ)
С датчиком VP41 10:1: < 10 Гц (–3 дБ)
Время нарастания, без датчиков,
измерительных проводов		 123B < 17,5 нс
124B и 125B < 8,75 нс
Входной импеданс Без датчиков и измерительных проводов 1 МОм//20 пФ
С BB120 1 МОм//24 пФ
С экранированными измерительными проводами STL120-IV 1:1 1 МОм//230 пФ
С датчиком VP41 10:1: 5 МОм//15,5 пФ
Чувствительность от 5 мВ до 200 В/деление
Аналоговый ограничитель полосы пропускания 10 кГц
Режимы отображения A, -A, B, -B
Макс. напряжение на входах A и B Постоянное, с измерительными проводами или с датчиком VP41 600 В (среднеквадратичное значение) кат. IV, макс. напряжение 750 В (среднеквадратичное значение).
С BB120 600 В (среднеквадратичное)
Макс. плавающее напряжение, между любой клеммой и заземлением 600 В (среднеквадратичное значение) кат. IV, 750 В (среднеквадратичное значение) до 400 Гц
Горизонтально
Режимы работы осциллографа Нормальный, одиночный, развертка
Диапазоны (норм.) Эквивалентная выборка 123B: от 20 до 500 нс/деление,
124B и 125B: от 10 до 500 нс/деление
Выборка в реальном времени от 1 мкс до 5 с/деление
Одиночный (в реальном времени) от 1 мкс до 5 с/деление
Развертка (в реальном времени) от 1 с до 60 с/деление
Частота дискретизации (одновременно для обоих каналов) Равномерная дискретизация (повторяющиеся сигналы) До 4 Гвыб/с
Дискретизация в реальном масштабе времени от 1 мкс до 60 с/деление 40 Мвыб/с



Прочие
Дисплей Тип 5,7 дюймов, цветной, активная матрица TFT
Разрешение 640 x 480 пикселей
Отображение формы сигнала на дисплее Вертикально 10 делений по 40 пикселей
Горизонтально 12 делений по 40 пикселей
Питание Внешнее Через адаптер питания BC430
Входное напряжение от 10 до 21 В постоянного тока
Потребляемая мощность обычно 5 Вт
Входной соединитель гнездо диаметром 5 мм
Внутреннее Через комплект батарей BP290
Питание от батареи литиево-ионный аккумулятор 10,8 В
Время работы 7 часов при 50%-ной яркости подсветки
Время заряда 4 часа с отключенным диагностическим прибором, 7 часов с включенным диагностическим прибором
Допустимая окружающая температура от 0 до 40 °C (от 32 до 104 °F) во время зарядки
Память Внутренняя память может хранить 20 наборов данных (данные сигнала на экране и настройки) Гнездо для карты памяти microSD с дополнительной картой SD (макс. 32 ГБ)
Механические характеристики Размер 259 x 132 x 5
