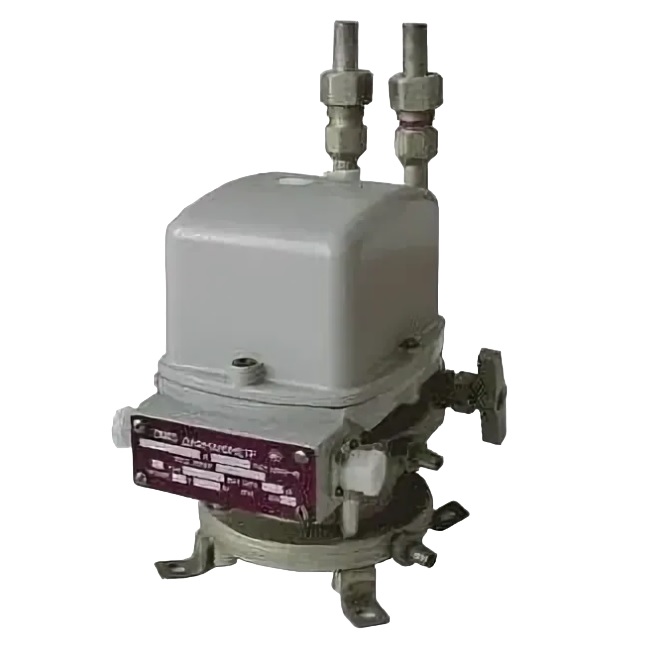

ДМЭ-МИ, ДМЭУ-МИ, ДМЭР-МИ Преобразователь давления

Описание

Преобразователь давления ДМЭ-МИ, ДМЭУ-МИ, ДМЭР-МИ

Предназначены для преобразования в унифицированный токовый сигнал: разности давлений жидких и газообразных сред, пара, уровня жидкости, расхода жидких и газообразных сред, пара. Приборы имеют исполнение для АЭС, ремонтопригодны.





ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

 1. Предельные номинальные перепады давления:
     ДМЭ-МИ, кгс/см2

0,04; 0,063; 0,1; 0,16; 0.25; 0,4;
0,63; 1; 1,6; 2,5; 4; 6,3; 10; 16

                       кгс/м2

400; 630; 1000; 1600; 2500; 4000; 6300

     ДМЭУ-МИ, кгс/см2

0,04; 0,063; 0,1; 0,16; 0.25; 0,4;
0,63; 1; 1,6; 2,5

                       кгс/м2

400; 630; 1000; 1600; 2500; 4000; 6300

     ДМЭР-МИ, кгс/см2

0,63; 1; 1,6; 2,5; 4; 6,3

                       кгс/м2

630; 1000; 1600; 2500; 4000; 6300

 2. Единицы измерения расхода

кг/ч; т/ч; м3/ч; л/ч

 3. Предельно допускаемое рабочее
     избыточное давление, кгс/см2

25; 100; 160; 250; 320; 400

 4. Классы точности

1; 1,5

 5. Климатические исполнения

В4.1, УХЛ4.2 или О4.2; Т2,3

 6. Температура окружающего воздуха, °С
     для исполнения В4.1
     для исполнений УХЛ, О, Т
     для исполнения УХЛ4.2

15…35
5…60  (основное)
-30…60  (указать в конце заказа)

 7. Относительная влажность воздуха
     при температуре 35°С и более низких температурах, %
     для исполнений В4.1, УХЛ4.2 или О4.2
     без конденсации влаги
     для исполнений Т с конденсацией влаги

95
100

 8. Степень защиты от воздействия пыли и воды

IP53

 9. Виброустойчивость, группа

L3

10. Питание – переменный ток:
      напряжение, В

      частота, Гц

220

50±1; 60±1

11. Выходной сигнал, мА
      для преобразователей уровня

0…5; 4…20
5…0; 20…4

12. Присоединительная резьба штуцера:

М22х1,5

13. Габаритные размеры, мм

282х160х230

14. Масса, кг, не более

10,5

15. Изготавливаются по

ТУ 25-02.102140-79
