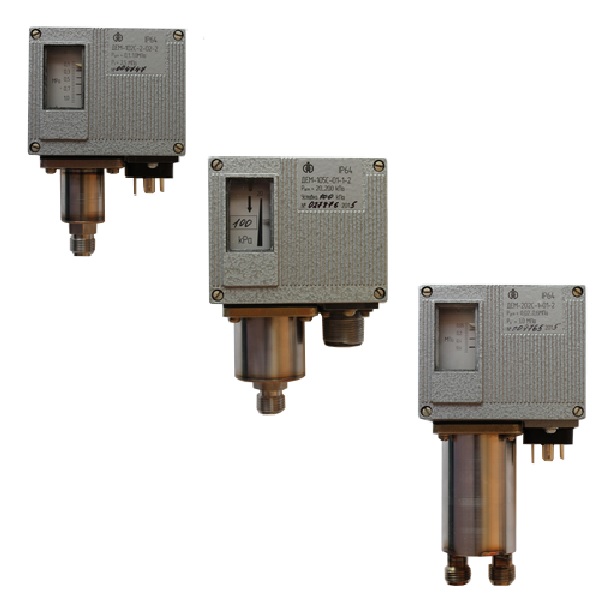

ДЕМ-102С и ДЕМ-105С Датчики-реле давления

Описание

Назначение

Предназначены для сигнализации и двухпозиционного регулирования давления жидких и газообразных сред путем размыкания или замыкания электрических контактов.

Область применения

Холодильные установки, применяемые на судах, железнодорожном и автомобильном транспорте, компрессорное и турбинное машиностроение, локальные системы автоматизации на объектах тепло-, водо- и газоснабжения.

Конструктивные особенности

– Высокая устойчивость к внешним воздействующим факторам (ударам, вибрации, качке, попаданию внутрь пыли и воды, воздействию соляного (морского) тумана, плесени и т. п.);
– Долговременная коммутационная стойкость электрических контактов;
– Высокая надежность;
– Простота монтажа и обслуживания.

Основные технические характеристики

Рабочая среда: вода, воздух, хладоны, масла и другие жидкости неагрессивные к стали, медным сплавам и припоям.

Условное обозначение прибора	Пределы уставок, МПа	Зона возврата, МПа		Максимально допустимое давление, МПа
		регулируемая	нерегулируемая
ДЕМ-102С-1-01-2	0…0,4	0,04…0,25	—	2,2
ДЕМ-102С-2-01-2		—	0,04
ДЕМ-102С-1-02-2	0,1…1,0	0,1…0,6	—	2,5
ДЕМ-102С-2-02-2		—	0,1
ДЕМ-102С-1-04-2	0…0,25	0,04…0,1	—	2,2
ДЕМ-102С-1-05-2	0,7…3,0	0,3…0,6	—	3,6
ДЕМ-102С-2-05-2		—	0,15…0,35
ДЕМ-102С-1-06-2	2,0…6,0	0,5…2,0	—	9,0
ДЕМ-202С-1-01-2	0,02…0,6	—	0,05	3,0
ДЕМ-202С-1-02-2	0,02…0,25	—	0,03	2,2
ДЕМ-105С-01-1; ДЕМ-105С-01-2	0,02…0,2	—	0,015	1,3
ДЕМ-105С-02-1; ДЕМ-105С-02-2	0,02…1,0	—	0,05	2,0

Температура окружающей среды, °С:
– для ДЕМ-102С и ДЕМ-105С: –50…+70
– для ДЕМ-202С: –60…+80

Степень защиты корпуса: IP64

Масса, не более, кг:
– для ДЕМ-102С и ДЕМ-105С: 1,0
– для ДЕМ-202С: 1,1

Род тока	Напряжение, В	Коммутируемая мощность	Ток, А		cos φ, не менее	Частота, Гц
			мин.	макс.
Постоянный	от 24 до 220	60 Вт	0,05	–	–	–
Переменный	127; 220; 380; 440	–	0,1	6	0,6	50; 60

В приборах ДЕМ-102С-1, ДЕМ-105С-01-1, ДЕМ-105С-02-1 зона возврата направлена в сторону повышения давления относительно уставки. В приборах ДЕМ-102С-2, ДЕМ-105С-01-2, ДЕМ-105С-02-2 зона возврата направлена в сторону понижения давления относительно уставки. В приборах ДЕМ-202С зона возврата направлена в сторону повышения разности давления относительно уставки.

Габаритные и присоединительные размеры:
