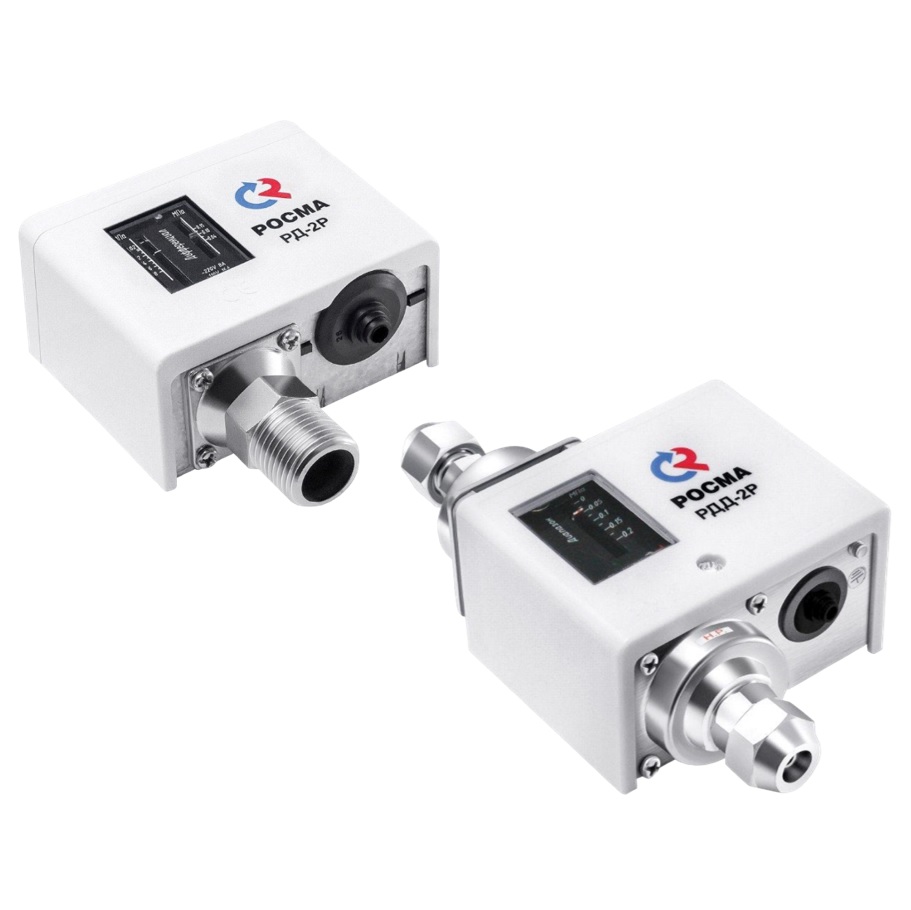

РД-2Р, РД-2Р (модель 35), РДД-2Р реле давления

Описание

Реле давления  РД-2Р, РД-2Р модель 35.

Реле давления или прессостат применяется для переключения электрических цепей в зависимости от изменения давления среды. Это должны быть неагрессивные к медным сплавам жидкие или газообразные, не вязкие и не кристаллизующиеся среды с максимальной температурой до 110 °C (воздух, масло, вода, хладоны). Принцип работы реле заключается в следующем: когда значение давления в системе достигает определенной уставки, заданной заранее, происходит переключение однополюсного перекидного контакта. И затем реле срабатывает, замыкая или размыкая электрическую цепь. В момент, когда давление изменяется на величину настраиваемого дифференциала, реле возвращает контакт в исходное положение. Реле давления относится к категории автоматических устройств.

Универсальность прибора заключается в возможности работать как при повышении, так и при понижении давления.

Область применения: системы теплоснабжения, вентиляции, водоснабжения, машиностроительная отрасль, защита различных механизмов. В частности, реле устанавливаются в насосных установках для защиты от сухого хода, вызванного резким снижением давления в системе. В компрессорах обеспечивают работу агрегата в автоматическом режиме.

Реле давления

Рабочий диапазон, МПа	Дифференциал, МПа (нас­траи­вае­мый)	Р перегруз. макс, МПа
−0,05…0,3	0,035…0,15	1,6
−0,07…0,6	0,06…0,4	1,6
−0,02…0,8*	0,07…0,4*	1,6*
−0,02…0,8**	0,04…0,15**	1,6**
0,1…1	0,1…0,3	1,6
0,5…1,6	0,1…0,4	3,5
0,5…2,4	0,2…0,5	3,5
0,5…3	0,5…1	3,5

* — для РД-2Р модель 35 G¼
** — для РД-2Р модель 35 G½

Контакты
Однополюсный перекидной контакт

Электрические характеристики
8А ~220 В
16А ~110 В

Диапазон рабочих температур, °C
Окружающая среда: -10…+70
Контролируемая среда: -10…+110

Корпус
Алитированная сталь 10
IP44

Крышка
Пластик, цвет белый

Штуцер и накидная гайка
Хромированная сталь 10

Кронштейн и механизм
Анодированная сталь 10

Сильфон
Медный сплав

Шкала
Алюминий, цвет черный

Стекло
Органическое

Способ присоединения
РД-2Р — штуцер под развальцовку с накидной гайкой G¼ для крепления капиллярной трубки (Ø8 мм)
РД-2Р модель 35 — резьба G¼ или G½

Монтаж кабеля

Тип	Способ монтажа	Ø кабеля, мм
РД-2Р модель 35	Кабельный ввод	6 — 14
РД-2Р	Резиновый уплотнитель	до 12



Климатическое исполнение

Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 3.1 по ГОСТ 15150



Дифференциальные реле давления РДД-2Р.

Дифференциальные реле давления РДД предназначены для коммутации электрических цепей в зависимости от изменения разности двух давлений неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред. Максимальная температура измеряемой среды (воздух, масло, вода, хладоны) – 110 °C.

Принцип действия реле разности давлений состоит в сравнении двух давлений, подаваемых с двух сторон на сильфон, который деформируясь переключает однополюсный перекидной контакт.

Основными параметрами реле перепада давлений выступают диапазон измеряемой разности давления, фиксированный дифференциал, а также максимальное статическое давление на входе прибора.

Область применения: теплоснабжение, водоснабжение, вентиляция, машиностроение. Идеально подходят для регулировки потери давления в фильтрах в технике кондиционирования и вентиляции.

Дифференциальные реле давления

Рабочий диапазон, МПа	Дифференциал, МПа (фик­си­ро­ван­ный)	Р статич. макс., МПа
0,05…0,2	0,03…0,05	0,5
0,05…0,4	0,06…0,2	1,5
0,1…0,6	0,06…0,2	3,0



Контакты
Однополюсный перекидной контакт

Электрические характеристики
8А ~220 В
16А ~110 В

Диапазон рабочих температур, °C
Окружающая среда: -10…+70
Контролируемая среда: -10…+110

Корпус
Алитированная сталь 10
IP42

Крышка
Пластик, цвет белый

Штуцер и накидная гайка
Хромированная сталь 10

Кронштейн и механизм
Анодированная сталь 10

Сильфон
Медный сплав

Шкала
Алюминий, цвет черный

Стекло
Органическое

Способ присоединения
Штуцер под развальцовку с накидной гайкой G¼ для крепления капиллярной трубки (Ø8 мм)

Монтаж кабеля
Резиновый уплотнитель (Ø кабеля до 12 мм)

Климатическое исполнение
Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ категории 3.1 по ГОСТ 1515
