Описание

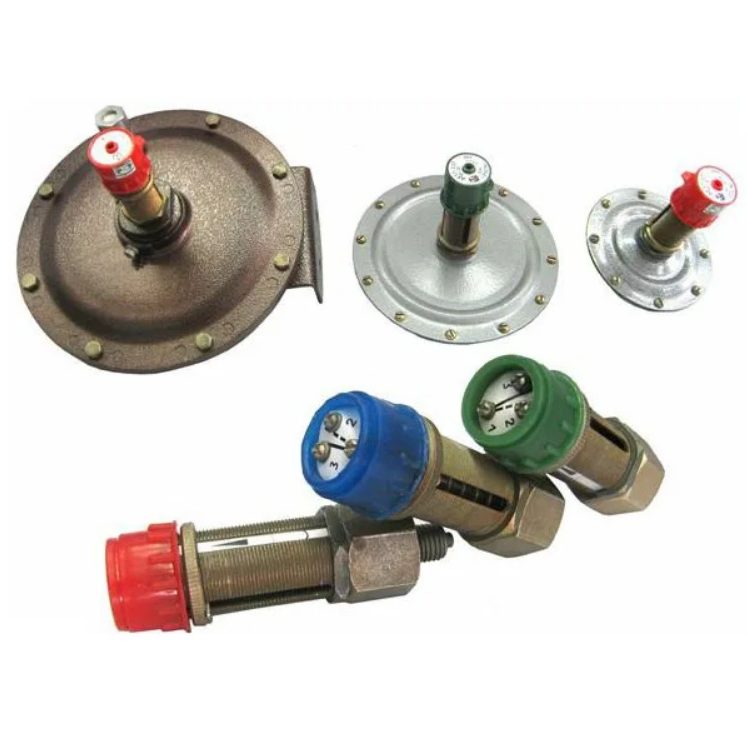

Серия малогабаритных датчиков-реле ДЕ-57

Назначение

Датчики предназначены для использования в автоматических и автоматизированных системах контроля, управления и регулирования давлений (избыточного и вакуумметрического, а так же разницы давлений).

Контролируемая среда – воздух, газы и жидкости неагрессивные к алюминиевому сплаву АЛ-9 и маслостойкой резине.

Являются аналогами датчиков реле серии РУМД (ДД-1.6, ДД-0.25, ДН-40, ДН-6, ДН-2.5, ДТ-40, ДТ-2.5). По сравнению с серией РУМД габаритные размеры уменьшены не менее чем в 5 раз, масса в три раза.

Разработанные датчики-реле имеют информационную шкалу настройки.

В 2001 году датчики-реле ДЕ-57 удостоены награды “Знак качества XXI века”, также являются лауреатами конкурса 100 лучших товаров России в 2000 году.

Основные технические характеристики

Датчики-реле предназначены для работы в условиях:

– температура окружающей среды от -30 до +50о С;

– относительная влажность (95±3)% при температуре 35о С;

– вибрация частотой до 25 Гц, с амплитудой не более 0,1 мм.

Обозначение

Пределы уставок

Величина зоны возврата

Давление перегрузки

габаритные размеры, мм не более

Масса кг, не более

Цена с НДС. РУБ.

Датчики-реле давления, кПа (кгс/см²)

ДЕ 57-1600

400-1600

(4-16)

160

(1,6)

2000

(20)

27×31×120

0,15

3670

57-600

100-600

(1-6)

160

(1,6)

1200

(12)

27×31×120

0,15

3670

ДЕ 57-200

20-200

(0,2-2)

(0,25)

400

(4)

27×31×120

0,15

3670

Датчики-реле напора, кПа (кгс/м²)

ДЕ 57-40

4-40

(400-4000)

(500)

(8000)

Ø 60×130

0,25

3780

ДЕ 57-6

0,6-6

(60-600)

0,6

(60)

(1800)

Ø 95×130

0,25

3670

ДЕ 57-2,5

0,04-2,5

(4-250)

0,25

(25)

(1000)

Ø 142×130

0,4

3670

Датчик-реле тяги, кПа (кгс/м²)

ДЕ 57-40Т

4-40

(400-4000)

(500)

(8000)

Ø 60×130

0,25

3690

ДЕ 57-6Т

0,6-6

(60-600)

0,6

(60)

(1800)

Ø 95×130

0,25

3400

ДЕ 57-2,5Т

0,04-2,5

(4-250)

0,25

(25)

(1000)

Ø 142×130

0,4

3400

Датчик-реле перепада напора, кПа (кгс/м²)

ДЕ 57-2,5ПН

0,1-2,5

(10-250)

0,25

(25)

(1000)

Ø 200×165

1,4

3970

Монтаж датчика-реле

На объекте датчики-реле устанавливаются в вертикальном положении с помощью штуцера М12×1,5 (кроме ДЕ-57-2ПН). Штуцер поставляется в комплекте.

В качестве уплотнения под штуцер применяются прокладки в виде шайб из свинца, фибры, кожи, мягкой меди и другое.

Процедура монтажа датчика-реле ДЕ-57-2ПН выглядит следующим образом:

Закрепить прибор на кронштейне;

Подсоединить к нему трубопровод, предварительно развальцевать конец трубки по

уплотнительному кольцу подсоединительного штуцера.

Подключение датчика-реле в электрическую цепь производиться по нижеприведенной электрической схеме, проводами сечением 0,5¸1,6 мм.

Схема электрическая подключения

номер провода	цвет изоляции	Допускаемая замена по цвету изоляции
1	черный	фиолетовый, коричневый
2	красный	розовый, желтый, оранжевый
3	белый	синий, голубой, зеленый
