УРРД-НО-РД (РД-з) Регулятор давления «после себя»

Рубрики: ,

Описание

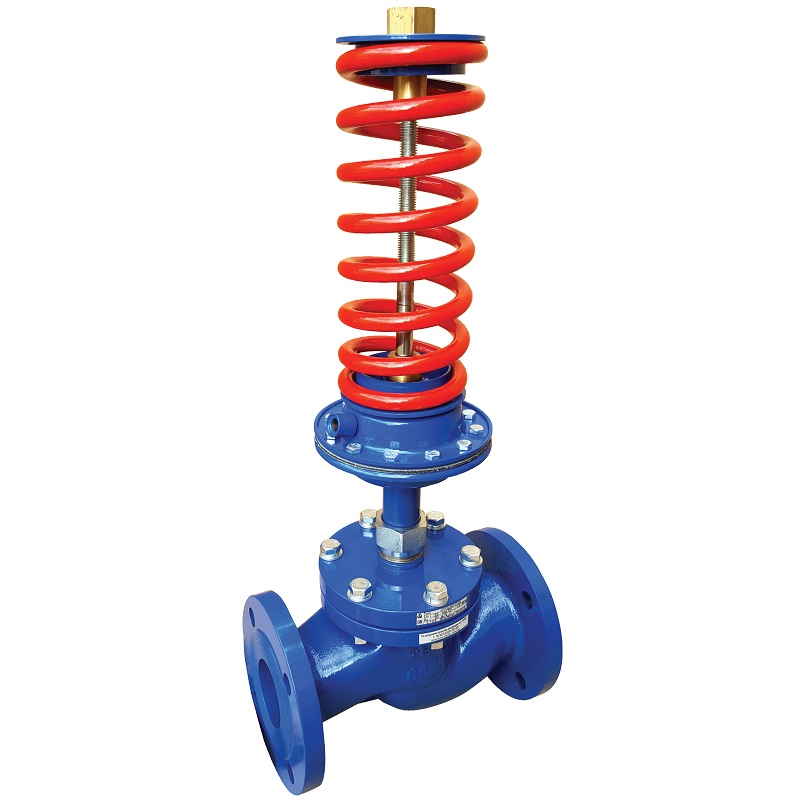

Регулятор давления «после себя»

Назначение
Регулятор давления «после себя» предназначен для поддержания давления рабочей среды в заданном диапазоне на участке или в контуре системы, расположенной после регулятора.
Исполнение клапана «нормально открытое». Клапан регулятора закрывается при превышении заданной величины давления.

По функциональному предназначению схож с регуляторами VFG2, DPR, DA616, КАТ33,-40,-43, ВРПД, РД-А, РДПД-НО, РА-100 и др.



Применение
УРРД-НО-РД Регулятор давления Регулятор давления предназначен для использования в системах с постоянным расходом среды через регулятор. При полностью закрытом затворе клапан регулятора имеет относительную утечку 0,16% от Кvy.
УРРД-НО-РД-з Регулятор давления запорный Регулятор предназначен для использования на тупиковых трубопроводах. При отсутствии водоразбора прибор предотвращает превышение давления после регулятора, полностью перекрывая проходное сечение клапана (класс герметичности «А» по ГОСТ 9544).



Технические характеристики и размеры
Исполнение Односедельное
Регулирующие / Запорные		 Двухседельное
Номинальный диаметр DN, мм 15 20 25 32 40 50 65 80 100 125 150 200 100 150
Условная пропускная способность Кvу, м3 /ч 0,25
0,4
0,63
1,0
1,6
2,5
3,2
4,0		 1,6
2,5
4,0
6,3		 1,0
1,6
2,0
2,5
3,2
4,0
6,3
8,0
10		 4,0
6,3
10
16		 10
16
20
25		 12,5
16
25
32
40		 25
40
50
63		 25
40
63
80
100		 63
100
160		 100
125
160
200
250		 160
250
320		 250
320
400		 250 400
Номинальное давление, РN, МПа 1,6; 2,5; 4,0 1,6
Относительная утечка 0,16% от Кvy
0% от Кvy (Класс герметичности – «А» по ГОСТ 9544)
Тип соединения Фланцевое по ГОСТ 12820
Регулируемая среда Холодная и горячая вода, жидкие и газообразные среды, нейтральные к материалам регулятора; (Нефть и нефтепродукты, масла, растворы кислот и щелочей)*
Температура регулируемой среды, °С До 150
Высота, мм 510 510 560 570 650 670 700 750 800 850 900 1000 735 900
Строительная длина, мм 130 150 160 180 200 230 290 310 350 400 480 600 350 480
Масса, кг 10 10 11 14 18 22 28 34 58 64 81 105 108 130

* изготовление по специальному заказу

Диапазон настройки регулятора
Цвет пружины Синий Желтый Красный
Пределы настройки, МПа 0,01-0,07 0,05-0,3 0,1-0,6 0,3-1,2
Эффективная площадь диафрагмы, см2 82 34



Материалы основных деталей регуляторов
Корпус клапана Чугун СЧ20
(GG20)		 Сталь 25Л
(GS-52)		 Сталь 09Г2С (9MnSi5) Сталь 12Х18Н10Т

(Х10СrNiTi18-10)
РN 1,6 МПа РN 1,6-2,5-4,0 МПа PN 1,6-2,5-4,0 МПа PN 1,6-2,5-4,0 МПа
Плунжер Сталь 12Х18Н10Т (Х10СrNiTi18-10)
Седло Сталь 12Х18Н10Т (Х10СrNiTi18-10)
(Латунь ЛС59 (CuZn38Pb1) — под заказ)
Мембрана Этилен-пропиленовый каучук EPDM (бутадиен-нитрильный каучук NBR, фторкаучук FPM, силиконовый каучук VMQ — под заказ)
Уплотнение штока * Фторкаучук (FPM), Фторопласт (PTFE), Этилен-пропиленовый каучук (EPDM)
Уплотнение в затворе ** «Металл по металлу» / Металл-фторопласт (PTFE)

* в зависимости от рабочей среды и температуры
** в зависимости от герметичности





Устройство УРРД®
1 – корпус
2 – седло
3 – плунжер
4 – сальниковый узел
5 – привод мембранный
6 – шток
7 – пружина
8 – настроечная гайка













Монтажные положения
Регуляторы DN 15-100 мм с температурой перемещаемой среды до 100°С устанавливаются только на горизонтальном участке трубопровода, регулирующим блоком вниз или вверх.
Регуляторы DN 125-200 мм или регуляторы с температурой перемещаемой среды свыше 100°С могут устанавливаться только на горизонтальном участке трубопровода, регулирующим блоком вниз.



Схема подключения регулятора давления «после себя»
Рпр – давление потока среды на подающем трубопроводе
Роб – давление потока среды на обратном трубопроводе
